Счетчики импульсов

Счетчик – последовательностное цифровое устройство, предназначенное для счета входных сигналов.

Классификация.

1. По направлению счета различных суммирований, которыми каждый входной сигнал вызывает инкремент выходного сигнала:

1.1. Вычитающий уменьшение выходного сигнала – декремент;

1.2. Реверсный, осуществляющий либо инкремент, либо декремент, в зависимости от содержания строб-сигнала.

2. По организации межразрядных связей:

2.1. с последовательным переносом информации между разрядами;

2.2. с параллельным переносом информации между разрядами.

3. В зависимости от коэффициента пересчета (модуль счетчика):

3.1. двоичные à , где k – число разрядов;

3.2. ДДК à , где k – любое.

Физическое осуществление счетчиков.

Счетчики выполняются на триггерах, количество которых является разрядностью передаваемой информации. Триггеры соединены последовательно (прямо или инверсно) со счетным входным последующим переносом.

З-ех разрядный суммирующий счетчик с последовательным переносом.

В D-триггере информация со входа D подается на прямой выход. При последовательном переносе осуществляется последовательное срабатывание триггеров. В данном случае D-триггеры прямые динамические, срабатывание осуществляется на входе счетного импульса.

Таблица истинности.

С	Т1	Т2	Т3	Выходное двоичное слово	Десятичный эквивалент
Q1		Q2		Q3
Исходное состояние
1ый импульс 0à1
2ой импульс 0à1
3ий импульс 0à1
4ый импульс 0à1
5ый импульс 0à1
6ой импульс 0à1
7ой импульс 0à1
8ой импульс 0à1

Основные параметры счетчиков.

1. Модуль счета/коэффициент пересчета – количество импульсов, поступающих на вход, после которых внутренняя схема приходит в исходное состояние.

Модуль – отношение числа импульсов на входе схемы к числу импульсов на выходе старшего разряда.

2. tср (tсрабатывания) – время между поступлением строб-сигнала на С-вход и установлением выходного сигнала в старшем разряде.

, где n- число разрядов.

Более выгодным является счетчик с параллельным переносом информации, в котором срабатывание всех триггеров происходит одновременно при поступлении строб-сигналов на все входы.

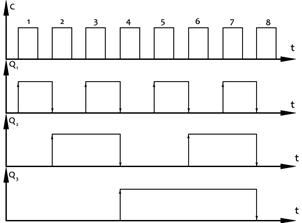

Составим временную диаграмму работы счетчика.

Вычитающий счетчик.

1. Выходной сигнал снимается прямо с инверсного выхода.

2. На счетный вход подают вход прямого выхода.

В вычитающем счетчике на счетный вход последующего триггера сигнал поступает с прямого выхода предыдущего триггера.

При значении необходимо сбросить счетчик в исходное состояние после поступления заданного количества входных импульсов. Например, пусть заданное . Операция осуществляется с помощью добавочных элементов и с использованием триггеров с установочными входами. Установочные входы RS имеют приоритетное действие: при поступлении на них сигналов счетчик сбрасывается в исходное состояние.
