Коэффициент объединения по входу

количество входов: nÎ{1,2,3,4,8}

Нагрузочная способность (коэффициент разветвления)

m – количество входов аналогичных элементов, которые можно подсоединить к выходу данного элемента без искажения вых. сигнала.

m®10

m®40 (c повышенной нагрузочной способностью)

Потребляемая мощность:

P_пот=(P¹+P⁰)/2

Логика – семейство логических элементов, реализованных на одинаковой элементной базе и на общих схемотехнических принципах.

Логики:

- диодно-транзисторная логика (ДТЛ)

- резисторно- транзисторная логика (РТЛ)

- транзисторно- транзисторная логика (ТТЛ)

- эмиттерно-связанная логика (ЭСЛ)

- на комплементарных МОП-транзисторах (кМОПЛ)

Диодно-резисторная логика (ДРЛ).

U_вх1 U_вых(F) X₁ X₂ F

0 0 0

U_вх2 1 1 1 «ИЛИ»

1 0 1

1 1 1

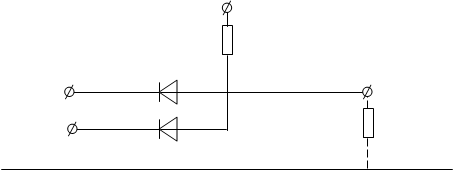

При подаче на диод 5В на выходе будет на 0,7В меньше, т.е. 4,3В. Поэтому эта схема не используется. X₁ X₂ X₃ 0 0 0 E_n 0 1 0 «И» 1 0 0 R₀ 1 1 1 Д₁ U_вых (F) X₁ Д₂ R_n X₂ При подаче на диоды по 0В получаем на самом деле не 0В, а 0,7В.

(® 1,4 ® 2,1 ®).
