ПЕЧАТАЮЩИЕ УСТРОЙСТВА

Печатающие устройства предназначены для вывода информации и печати ее на бумажный носитель в символьной (алфавитно-цифровой) или графической форме.

Интенсивное развитие вычислительной техники обусловило появление и широкое использование различных принципов печати. В настоящее время печатающие устройства в системах обработки данных ЭВМ, ПЭВМ — наиболее развитая группа периферийных устройств, в мире их выпускается несколько сотен типов, используемых в различных областях.

Независимо от способа печати всем типам печатающих устройств присущ ряд общих структурных и конструктивных черт (рис. 7.1).

Печатающий механизм включает основной печатающий узел — печатающую головку, приводы печатающей головки, транспортирования бумаги и красящей ленты. Конструкция печатающей головки зависит от реализуемого в печатающем устройстве принципа печати

Рис. 7.1. Обобщенная структурная схема печатающего устройства ПЭВМ

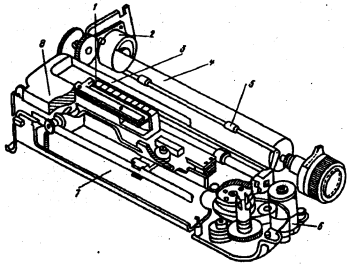

Рис. 7.2. Печатающий механизм:

1 - печатающая головка; 2 - двигатель привода подачи бумаги; 3 - красящая лента; 4 - вал привода подачи бумаги; 5 - прижимная планка; 6 - двигатель механизма

перемещения ленты и печатающей головки; 7 - печатная плата; 8 - кассета с красящей лентой.

Обычно печатающая головка устанавливается на подвижной каретке и печать осуществляется при ее движении вдоль бумаги. Механизм перемещения бумаги обеспечивает фиксацию и пошаговое перемещение бумажного носителя в процессе печати, а также ускоренное перемещение бумаги при переводе формата. Изготавливаемая на тканевой основе красящая лента размещается, как правило, в специальной легкосьемной кассете, обеспечивающей «бесконечное» перемещение ленты. Для перемещения печатающей головки, бумаги и красящей ленты в приводах используются специальные шаговые или другие малоинерционные двигатели в различные виды передач (зубчатые, фрикционные, храповые механизмы и др.). Во многих случаях привод каретки и красящей ленты осуществляется от одного двигателя. Печатающий механизм может иметь различное конструктивное оформление. Один из возможных вариантов показан на рис. 7.2.

Блок управления (см. рис. 7.1) обеспечивает через интерфейс связь с ПЭВМ, кодообмен с ПЭВМ в соответствии с протоколом, управление печатающей головкой и механизмами привода в соответствии с режимом печати и поступающими из ПЭВМ управляющими командами, а также взаимодействие с датчиками (автоматика). В большинстве современных печатающих устройств основные функции в блоке управления выполняет микропроцессор по программе, записанной в ПЗУ. В ПЗУ обычно находится постоянный знакогенератор. Переменный знакогенератор, а также информация, поступающая из ПЭВМ, хранятся в ОЗУ. Схемы формирования вырабатывают сигналы, обеспечивающие работу печатающего механизма.

Для задания пользователем режима работы печатающего устройства и индикации его состояния в составе печатающего устройства имеется пульт управления печатью.
