Стены и отдельные опоры

ЛЕКЦИЯ 7

Стены являются конструктивными элементами зданий, выполняющими ограждающие и несущие функции. К стенам предъявляют следующие требования: они должны быть прочными, устойчивыми и индустриальными в изготовлении; обладать требуемыми теплозащитными и звукоизоляционными свойствами; удовлетворять требованиям долговечности, т. е. обладать морозо- и влагоустойчивостью, коррозионной и биостойкостью (деревянные). Стены должны удовлетворять архитектурно-художественным требованиям, а также требованиям пожарной безопасности.

По виду материалов стены подразделяют на каменные и деревянные.

К архитектурным элементам каменных стен относят цоколь, поле стены, простенки, карниз, пояски и др. (рис. 31).

Рис. 31. Архитектурно-конструктивные элементы стен:

1 – парапет; 2 – главный карниз; 3 – четверти оконного проема; 4 – простенок; 5 – поясок; 6 – промежуточный карниз; 7 – сандрик; 8 – цоколь; 9 – горизонтальная гидроизоляция; 10 – пилястра; 11 – полуколонна; 12 – ниша

Цоколь – нижняя часть наружных стен, располагаемая на фундаменте. Конструктивное назначение его – воспринимать атмосферные и случайные механические воздействия. Цоколь также имеет эстетическое значение – он является как бы базой, или постаментом здания. Обычно цоколь выступает за общую вертикальную плоскость стены (рис. 32, а, б, в). Пример цоколя вподрезку приведен на рис. 32, д, е.

	а		б		в

е

д

г

Рис. 32. Цоколи наружных стен зданий:

а – облицованный кирпичом; б – облицованный камнями; в – облицованный плитами; г – оштукатуренный; д – из бетонных блоков вподрезку; е – из железобетонных панелей вподрезку; 1 – фундамент; 2 – стена; 3 – отмостка; 4 – горизонтальная гидроизоляция; 5 – облицовочный кирпич; 6 – естественные или искусственные цокольные камни; 7 – бортовой цокольный камень; 8 – облицовочные плиты; 9 – штукатурка; 10 – отлив из кровельной стали; 11 – бетонный блок; 12 – железобетонная панель; 13 – пол первого этажа

Для защиты наружных стен от увлажнения стекающей с крыш водой устраивают свесы крыш, выносные (венчающие) карнизы или - парапеты при крышах с внутренним водостоком.

Венчающие и промежуточные карнизы и пояски при кирпичных стенах выполняют иногда также из кирпича посредством напуска отдельных рядов кладки (рис. 33). Общий вынос выполненного таким образом венчающего карниза не должен превышать половины толщины стены, а свес каждого ряда кладки – 1/3 длины кирпича.

б

а

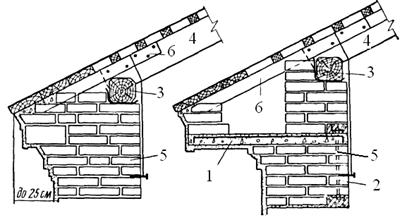

Рис. 33. Карнизы кирпичных зданий:

а – кирпичный; б – с железобетонной сборной плитой; 1 – железобетонная плита; 2 – анкер; 3 – мауэрлат; 4 – стропильная нога; 5 – проволочная скрутка; 6 – кобылка

Рис. 34. Карниз, образуемый свешивающимися со стены железобетонными элементами покрытий и крыш

Венчающие карнизы с большим выносом устраивают из сборных железобетонных элементов (рис. 33, б), которые укладывают на стены и для предохранения от опрокидывания загружают кирпичной кладкой и закрепляют металлическими анкерами. Такие же карнизы выполняют, свешивая со стен железобетонные элементы покрытий и крыш зданий (рис. 34).

При внутреннем водоотводе с крыш по периметру наружных стен вверху устраивают парапеты (рис. 35) из сборных элементов (блоков, панелей) или каменной кладки. Для предохранения стен от увлажнения при косых дождях устраивают промежуточные карнизы и пояски (рис. 36).

Рис. 35. Парапет при плоском покрытии с внутренним водостоком

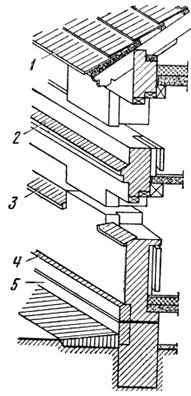

Рис. 36. Устройства, предохраняющие наружные стены от увлажнения: 1 – свес крыши; 2 – междуэтажный карниз-поясок; 3 – подоконный слив; 4 – слив цоколя; 5 – цоколь

Промежуточные карнизы большой протяженности и небольшого выноса называют поясками, а такие же карнизы, расположенные только над оконными и дверными проемами – сандриками. Помимо сандриков, оконные и дверные проемы иногда оформляют наличниками, а под оконными проемами устраивают подоконные карнизы.

Все выступающие из плоскости стены элементы – промежуточные карнизы, пояски, сандрики, подоконные карнизы – выполняют из атмосферостойких материалов и покрывают сверху гидроизоляционными покрытиями.

В многоэтажных зданиях в соответствии с требованием прочности стены нижних этажей из каменной кладки делают толще, чем верхних. Уступы при переходе от более толстых стен к тонким называют обрезами и выполняют их преимущественно на уровне междуэтажных перекрытий.

Иногда для придания большей устойчивости стенам большой протяженности и высоты и восприятия стенами сосредоточенных нагрузок с наружной или внутренней стороны устраивают прямоугольные в плане утолщения, называемые пилястрам (лопатками) (рис. 37, а). Из архитектурных соображений такие утолщения с наружной стороны стен иногда выполняют в виде полукруга либо трех четвертей круга и тогда их называют соответственно полуколоннами и трехчетвертными колоннами,При воздействии на стены больших горизонтальных нагрузок устойчивость стен иногда повышают устройством контрфорсов (рис. 37, б), т. е. пилястр, толщина которых книзу увеличивается, вследствие чего наружная грань получается наклонной.

а

Рис. 37. Архитектурно-конструктивные элементы стен:

а – пилястра; б – контрфорс

б

Утолщение или выступ на стене большой протяженности или небольшой (до 25 см) выступ наружу одной части стены по отношению к другой части стены большой протяженности называют раскреповкой.

Во внутренних стенах зданий для удаления дыма от плит, печей, газовых колонок и для вентиляции помещений устраивают вертикальные каналы (рис. 38, а). Сгораемые части конструкций зданий располагают не ближе чем на 25 см от полости канала, устраивая для этого разделки (рис. 38, б) из несгораемого материала.

	а		б

Рис. 38. Устройство каналов в кирпичных стенах:

а – каналы в стене с примыкающим к ней сгораемым перекрытием; б – горизонтальная разделка; 1 – разделка из кирпича; 2 – ригель; 3 – балка перекрытия; 4 - изоляция из войлока, вымоченного в глине

Отверстия в стенах для окон и дверей называют оконными и дверными проемами, а само заполнение проемов оконными переплетами и дверными полотнами с коробками – оконными и дверными блоками. Отверстия для окон и дверей сверху перекрываются перемычками, поддерживающими расположенные выше проемов части стены.

Наиболее распространены в настоящее время в кирпичных стенах сборные железобетонные перемычки из брусков (рис. 39) с размерами их, кратными кирпичу, в частности, ширина перемычек равна половине кирпича, т. е. 120 мм, а высота в зависимости от размеров нагрузок, действующих на перемычку – от 65 до 300 мм, т. е. от одного до четырех рядов кирпичной кладки (включая швы).

б

а

Рис. 39. Сборные железобетонные перемычки:

а – из брусков; б – из брусков и балки (при несущей перемычке)

Участки стен, расположенные между проемами, называют простенками. Простенки между двумя проемами называют рядовыми, а между крайним проемом и углом здания – угловыми.

Важными конструктивными элементами, обогащающими архитектурно-композиционные решения зданий, являются балконы, лоджии, эркеры.

Балкон – открытая площадка, выступающая за плоскость наружной стены и огражденная перилами (рис. 40). Несущая конструкция выполняется из железобетонных плит, защемленных с одной стороны в стене и прикрепленных сваркой к стальным анкерам, заделанным в стене, а также к плите перекрытия.

	а		б а

а

Рис. 40. Балконы:

а – общий вид балкона; б – балконы, поддерживаемые стойками

Эркер – остекленный выступ в наружной стене здания, позволяющий увеличить освещенность и инсоляцию помещений (рис. 41). Эркеры рекомендуется устраивать и на первом этаже, располагая их на фундаменте. Такое решение более надежно и экономично, чем консольные конструкции эркеров. Оно обеспечивает лучшее облучение комнат солнцем и позволяет разнообразить форму фасадов, пластически обогащать их.

	а		б а

Рис. 41. Общий вид эркеров:

а – расположенного на втором этаже; б – то же, на 1–3 этажах

Лоджия – открытое с одной стороны помещение (ниша) на фасаде здания (рис. 42). Лоджии затеняют комнаты, поэтому они особенно целесообразны в южных районах. Они лучше балконов защищают квартиры от сильного ветра, дождя и создают для жителей большие удобства.

По конструктивному решению различают три типа лоджий: западающие, т. е. полностью размещаемые в габаритах здания, частично западающие, заглубленные за плоскостью наружной стены, и навесные (выносные), выступающие полностью из плоскости наружных стен здания подобно эркерам.

Рис. 42. Общий вид лоджии

Элементами внутреннего каркаса гражданских зданий с несущими наружными кирпичными стенами могут служить железобетонные колонны и кирпичные столбы. Кирпичные столбы выкладывают из отборного полнотелого кирпича на растворе высоких марок (рис. 43, а). Минимальное сечение несущего кирпичного столба принимают 510×380 мм.

При незначительных нагрузках и высоте столбы могут иметь сечение 380×380 мм.

Для увеличения несущей способности кирпичных столбов и при высоте их 5 м и более кладку целесообразно армировать. В каждом этаже по столбам укладывают на уровне перекрытий прогоны — обычно сборные железобетонные прямоугольного или таврого сечения. Для равномерного распределения давления от прогонов на кладку столба под их концы укладывают железобетонные плиты (рис. 43, б).

При больших нагрузках вместо кирпичных столбов применяют железобетонные колонны, которые образуют каркас здания вместе с железобетонными прогонами (ригелями). Применяют различные схемы каркаса и способы его членения на элементы. Наиболее распространена двухпролетная схема.

Рис. 43. Кирпичные столбы:

б

а

а – столб, сложенный по четырехрядной системе; б – опирание железобетонного прогона на кирпичный столб; 1 – прогон; 2 – плита
