Ременных передач

Усилия и напряжения в ветвях ремня. Критерии работоспособности

Начальное натяжение ремня F_o выбирают по условию, при котором ремень мог бы передавать полезную нагрузку, сохраняя натяжение достаточно длительное время, не получая большой вытяжки, и имел бы удовлетворительную долговечность. До передачи вращения ветви испытывают одинаковое начальное натяжение F_o. Напряжение от предварительного натяжения равно s₀=1,8 МПа для плоских ремней и s₀=1,2 МПа - для клиновых.

Рассмотрим передачу полезной нагрузки F_t

Соотношение натяжений ведущего F₁ и ведомого F₂ ветвей при работе без учета центробежных сил определяют по известному уравнению Л. Эйлера, выведенному для нерастяжимой нити.

где е - основание натуральных логарифмов; γ- угол скольжения; приближенно равным 0,7 угла обхвата α.

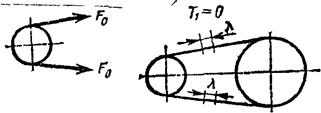

Рисунок 51

Соответствующие напряжения растяжения в ведущей и ведомой ветвях:

и

Полезное напряжение

В то же время

=>

При изгибе ремня толщиной δ на шкиве диаметра D относительные удлинения наружных волокон равны δ/D.

Напряжение изгиба в предположенном постоянстве модуля упругости

При вращении шкивов под действием центробежных сил ремень испытывает дополнительные напряжения растяжения

σ_ц=ρ∙V²,

где V₁ м/с; ρ – кг/м³ – плотность

(для прорезиненных ρ=1100…1200 кг/м³; кожа ρ=1000÷1100 кг/м³)

Рисунок 52

Все силы проецируем на ось, перпендикулярную оси С'

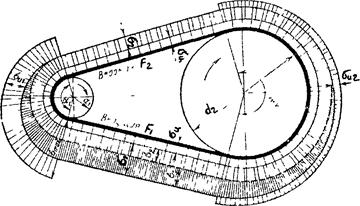

Наибольшее суммарное напряжение в поперечном сечении ремня в месте его набегания на малый шкив (рисунок 53, на котором изображена эпюра суммарных напряжений в работающем ремне).

Рисунок 53

Основными критериями работоспособности ременных передач являются:

- тяговая способность ремня - это способность передавать определенную нагрузку без пробуксовывания ремня;

- долговечность ремня.
