Импульсные виды модуляции

Непрерывные виды модуляции.

К ним относятся ам­плитудная, частотная и фазовая модуляция.

При непрерывных методах модуляции используется некоторый переносчик сигнала в виде гармонического колебания высокой частоты — несущее колебание (час­то говорят «несущая частота»). В этом случае модуля­ция представляет собой процесс изменения одного или нескольких параметров (частоты, амплитуды, фазы) по закону первичною сигнала, т.е. несущее колебание наделяется признаками первичного сигнала. На входя­щем конце осуществляется обратное преобразование (демодуляция), при котором из модулированного сигна­ла выделяется первичный сигнал.

Таким образом, при амплитудной модуляции (AM) в несущем колебании изменяется амплитуда (рис.6).

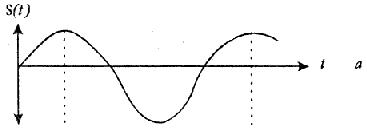

На рис. 6, а-в изображены временные диаграммы соответственно первичного сигнала, несущего колеба­ния и амплитудно-модулированного сигнала.

При изменении частоты несущего колебания имеем частотную модуляцию (ЧМ). Частотно-модули­рованный сигнал для того же первичного сигнала (см. рис. 6,а) изображен на рис. 6,г.

При передаче дискретного сигнала по аналоговой среде также используется модуляция первичным дис­кретным сигналом гармонического несущего колеба­ния. При этом, как и ранее, возможны три вида моду­ляции: амплитудная, частотная и фазовая. На рис. 7 изображены временная диаграмма двоичного дискрет­ного сигнала (а) и временные диаграммы при его ам­плитудной (б) и частотной (в) модуляции.

В качестве переносчи­ка сигнала используются периодические последовательности прямоугольных импульсов.

В соответствии с функцией непрерывного сигнала может изменяться один из параметров двоичной после­довательности импульсов: амплитуда импульса (амплитудно-импульсная модуляция – АИМ), частота следо­вания импульсов (частотно-импульсная модуляция – ЧИМ), ширина импульса (широтно-импульсная моду­ляция – ШИМ), фаза импульса, т.е. положение, им­пульсов относительно тактовых (синхронизирующих) моментов времени (фазо-импульсная модуляция — ФИМ).

Рис 8. Импульсные виды модуляции электрического сигнала.

Рис. 9 Цикл дискретизации электрического сигнала.

На рис. 8 представлены временные диаграммы первичного аналогового сигнала (а), тактовая последо­вательность моментов времени (отсчетов) в виде син­хронизирующих импульсов, вырабатываемых такто­вым генератором — ТГ (б), и модулированные сигна­лы с использованием АИМ (в), ЧИМ (г), ШНМ (д) и ФИМ (с).

Когда величина импульсов тактового генератора принимается достаточно большой, все модулирован­ные импульсы являются однополярными (см. рис.8).
