Выбор расчетной точки Р. Определение UВХ СР, IС СР

Схема включения стабилитрона для стабилизации колеблющегося напряжения

Если UВХ MIN ≤ UВХ ≤ UВХ MAX, но необходимо, чтобы UН=const, то используют схему стабилизации напряжения

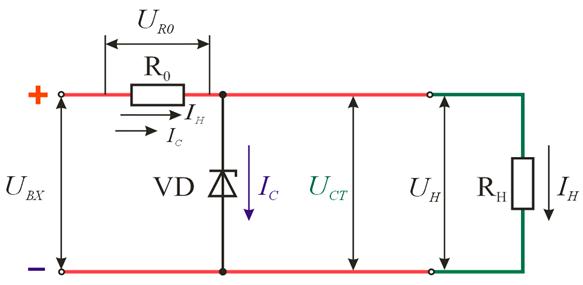

Рис. 3.2 – Схема подключения кремниевого стабилитрона к нагрузке

UВХ – напряжениевхода.

Стабилитрон включается параллельно нагрузке R_H в непроводящем направлении, так как рабочим участком является CD через ограничительный резистор R₀, который воспринимает колебания входного напряжения U_вх.

Допустим вначале, что входное напряжение колеблется:

UВХ МАХ≥ UВХ≥ UВХ МIN

(3.1)

Тогда среднее напряжение входа:

(3.2)

Рабочая точка Р выбирается посередине ВАХ. В рабочей точке ток протекающий по VD (КС), будет определяться следующим выражением:
