Деление шахтного поля на основные части

Разработка шахтного поля вследствие значительности его размеров производится сразу не по всей площади, а отдельными частями и в определенной последовательности. Поэтому для удобства разработки шахтное поле предварительно надо разделить на части. Разделение может осуществляться вертикальными, горизонтальными и наклонными плоскостями как по линии падения, так и простирания.

По линии падения шахтное поле разделяется на выемочные горизонты, выемочные ступени и этажи.

Рис. 1.6. Деление шахтного поля на горизонты и выемочные ступени:

1 - главный ствол; 2 - вспомогательный ствол; 3 - квершлаг гор. I; 4 - бремсберг 1-й выемочной ступени (с ходками); 4'- то же 2-й выемочной ступени; 5 - вентиляционный ствол (шурф); 6 - квершлаг гор. II; 7 - уклон с ходками.

Этажом называется часть шахтного поля, вытянутая по простиранию и ограниченная его границами по простиранию, а по падению этажными штреками транспортным и вентиляционным (рис. 1.7). Наклонная высота этажа на пологих и наклонных пластах колеблется в широких пределах - от 100 до 500 м. Второй размер относится для случаев разделения этажа на подэтажи. При разработке крутых пластов она определяется вертикальной высотой этажа, которая принимается в пределах 100-130 м.

Выемочным горизонтом называется часть шахтного поля по падению, запасы которой выдаются на поверхность с одного уровня, на котором располагается околоствольный двор. В шахтном поле может быть один или больше выемочных горизонтов (на крутых пластах до 10 и более). При одном выемочном горизонте границами его по падению и восстанию являются границы шахтного поля, при нескольких в общем случае границы соседних горизонтов, а боковыми границами во всех случаях служит границы шахтного поля по простиранию.

Выемочной ступенью называется часть шахтного поля, расположенная выше или ниже транспортного (подъемного) горизонта, запасы которой отрабатываются на этот горизонт. В первом случае она называется бремсберговой ступенью, во втором - уклонной. Часто употребляются их синонимические термины - бремсберговое и уклонное поле. В горизонте может быть одна выемочная ступень, обычно, бремсберговая, или две - бремсберговая и уклонная, что иллюстрируется рис. 1.6. На старых шахтах Донбасса в связи с трудностями производства углубки стволов в уклонных полях встречаются 2-3 выемочные ступени, что значительно усложняет работу транспорта по ступенчатым уклонам, особенно вспомогательного с концевой откаткой.

Размеры выемочных ступеней по падению колеблются в пределах 800-1400 м и в отдельных случаях больше. Размеры выемочных горизонтов по падению определяются числом выемочных ступеней в них и их размерами.

По простиранию шахтное поле может разделяться на: блоки, панели и выемочные полосы (столбы) (рис. 1.8).

а)

б)

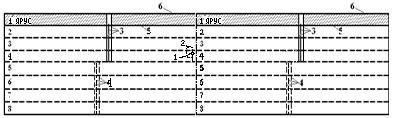

Рис. 1.7. Деление шахтного поля на этажи (а) и панели с ярусами:

1 - главный ствол; 2 - вспомогательный ствол; 3 - капитальный бремсберг с ходками; 4 - капитальный уклон с ходками; 5, 6 – этажные (а) и панельные (б) штреки соответственно транспортный и вентиляционный

Блок (рис. 1.8, а) - это часть шахтного поля, вскрытие которой осуществляется самостоятельными вскрывающими выработками стволами и квершлагами или только стволами (при горизонтальном залегании пластов) и имеющая, как правило, обособленное проветривание. Границами блока являются: по простиранию - границы соседних блоков или же с одной стороны граница шахтного поля, по падению - границы выемочного горизонта. Блоки по простиранию объединяются общим для всего горизонта магистральным штреком, по которому производится транспортирование угля к главному стволу. В свою очередь блок может разделяться на: этажи, панели, выемочные полосы. Размеры блока по простиранию 2000-4000 м.

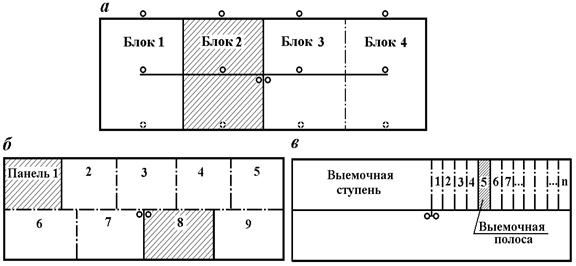

Рис. 1.8. Деление шахтного поля по простиранию:

а - на блоки; б - на панели; в - на выемочные полосы

Панель (рис. 1.8, б) - это часть шахтного поля, ограниченная по восстанию и падению границами выемочной ступени, по простиранию - границами соседних панелей или с одной стороны границей шахтного поля и обслуживаемая самостоятельной транспортной выработкой - бремсбергом, уклоном или панельным штреком (при горизонтальном залегании пласта). В свою очередь по падению панель разделяется на ярусы, а в некоторых случаях и на подъярусы. Размеры панели по простиранию рекомендуется принимать: для мощных пластов - 2000-2500 м, для тонких и средней мощности - 2500-3000 м.

Ярусом называется часть панели, вытянутая по простиранию и ограниченная ее границами или границами шахтного поля (для крайних панелей), а по падению панельными штреками транспортным и вентиляционным (рис. 1.7).

Выемочная полоса (рис. 1.8, в) - часть выемочной ступени, ограниченная по восстанию и падению границами самой ступени, а по простиранию - выемочными выработками, т.е. выемочными бремсбергами, уклонами, ходками, которые обслуживают полосу. В выемочной полосе может размещаться одна или две лавы и редко больше. Ширина выемочной полосы определяется количеством располагающихся в ней лав и их длиной и находится в пределах 100-400 м

Вопросы для самоконтроля

1. Как и в связи с чем изменилась структура потребления угля в Украине с начала века до настоящего времени?

2. Каковы перспективы и основные направления развития добычи угля в стране?

3. Дайте краткую характеристику условий залегания угольных пластов в Донецком, Львовско-Волынском и Днепровском бассейнах.

4. Каковы запасы бурого угля (в % к каменному) в Украине, и где они сосредоточены?

5. В чем проявляется вредное влияние разработки угольных месторождений на окружающую среду?

6. Назовите основные мероприятия по снижению вредного влияния разработки угольных месторождений на окружающую среду.

7. Дайте определение понятий "шахта", "шахтное поле".

8. Назовите типы шахт и дайте их определение.

9. Чем отличается шахта блочного типа от объединенной?

10. Перечислите основные параметры шахты, ее характеризующие.

11. Как устанавливаются границы шахтного поля? Дайте их обобщающие названия.

12. От каких факторов зависит форма шахтного поля? Может ли шахтное поле иметь круглую форму?

13. Как подразделяются запасы угля в шахтном поле по их народно-хозяйственному назначению? по степени разведанности? по степени подготовленности к добыче?

14. Чем отличаются промышленные запасы в шахтном поле от балансовых?

15. Перечислите виды потерь угля в шахтном поле и назовите их примерные значения.

16. В чем состоит отличие понятий "проектная" и "производственная" мощность шахты?

17. Как влияет производственная мощность шахты на себестоимость 1 т угля?

18. На какие части делится шахтное поле по падению? по простиранию? Дайте их определение и изобразите графически.

19. В чем заключается отличие понятий "выемочный горизонт", "выемочная ступень" и "выемочная полоса"?

20. Чем отличается панель от блока?
