Сначала рассмотрим однопороговые

Транспозиция

Пороговое устройство

если U₁>U_стаб+U_БЭ, то VT1 – открыт и U_вых=U_синхр на D₂– обратное напряжение и он заперт. Если U₁<U_стаб+U_БЭ, то VT1 – запрет, I_вых=0

§9.7.4. Однопороговые и гистерезисные устройства сравнения

Устройства сравнения условно можно разделить на однопороговые и гистерезисные.

В них коэффициент усиления по напряжению всегда больше нуля и , т.е. при его работе существует не идентифицированная область или погрешность определения выходного напряжения. Существуют однопороговые схемы сравнения с эталонным напряжением или с одним или несколькими другими напряжениями.

Сравнение с эталонным напряжением

На инвертирующий вход подается переменное напряжение, на ненвертирующий – эталонное. Эталонное напряжение может равняться нулю или любому другому значению. Если на выходе получаем прямоугольное напряжение.

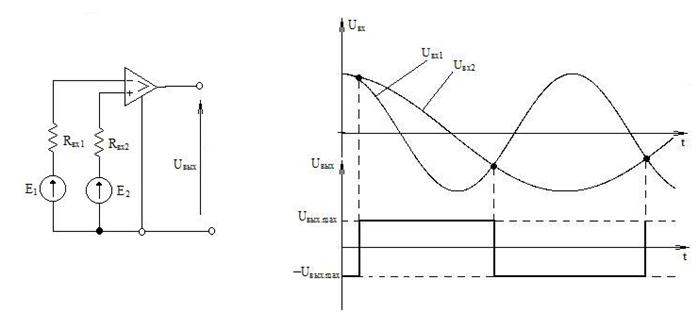

Сравнение с другим напряжением.

На вход поступают два переменных напряжения U_вх1 на инвертирующий вход и U_вх2 на неинвертирующий вход. Переключение напряжений на выходе будет происходить в тот момент, когда оба напряжения будут равны. Причем:
