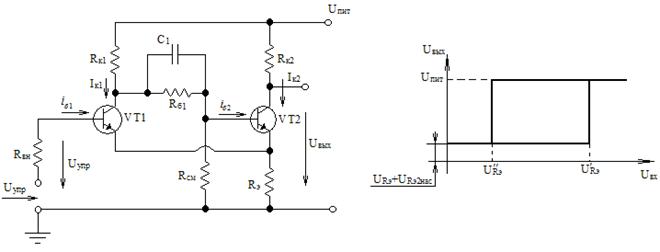

Триггер с эммитерной связью

Это несимметричный триггер. Связь транзисторов VT1 и VT2 происходит посредством формирующей цепи Rб1C1. ПОС образована резистором Rэ.

1. Uупр=0; транзистор VT2 в насыщении, на его базу поступает питание от Uпит через Rк1 и Rб1. На Rэ – падение напряжения Iэ2Rэ=URэ, которое обеспечивает запирание транзистора VT1. Конденсатор С1 заряжен Uс1=Iб2Rб1.

2. Uупр>Uбэ10+Iэ2Rэ, где Uбэ10 – пороговое (откр.напр.), транзистор VT1 открывается. Напряжение Uс1 – смещает эмиттерный переход транзистора VT2 в обратном направлении, следовательно транзистор VT2 – запирается. Увеличение тока коллектора транзистора VT1 может быть только за счет уменьшения тока коллектора транзистора VT2 (закон сохранения энергии).

Т.к. Rк1 > Rк2, схема имеет гистерезис. Эта схема более устойчива к любой даже емкостной нагрузке.

Схема также имеет название – Шмидта. Может использоваться как пороговое устройство для сравнения двух напряжений.



§10.1.2. Моностабильный генератор

Моностабильный генератор имеет одно устойчивое состояние другое квазиустойчивое.

Наиболее часто применяется схема ждущего или заторможенного мультивибратора.

Одна связь по постоянному току через резисторы Rк2 и R4 другая по переменному через конденсатор С1. В результате получаем стабильное (устойчивое) состояние когда транзистор VT2 – открыт, а транзистор VT1 – заперт.

Перевод в квазиустойчивое состоянии происходит при кратковременном подключении диода VD на землю, тогда транзистор VT2 уходит в отсечку, а VT1 – в насыщение через Uвых.

Заторможенный мультивибратор применяется для создания импульсов желаемой длительности и обеспечения временной задержки (1R3) между последовательными событиями (например, выстрел ружья и фотосъемка пули в полете)



§10.1.3. Астабильные генераторы или автогенераторы.

Для работы автогенератора необходимо рассмотреть условие самовозбуждения автогенератора. В них выходное переменное напряжение формируется сразу после подключения постоянного напряжения питания, без внешнего управляющего сигнала. Автогенераторы используются в качестве задающих импульсы генераторов.
