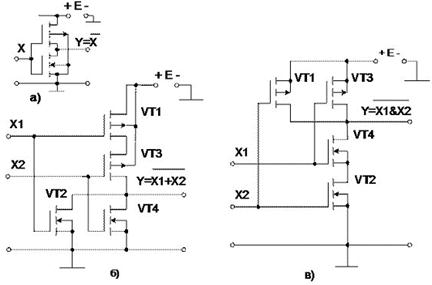

Логические элементы на комплементарных ключах

.

Рисунок 20 Инвертор с тремя выходными состояниями а); согласование ЛЭ ТТЛ с ЛЭ КМОП б).

Таблица 8 Параметры некоторых серий ЛЭ КМОП типа

Параметры	серия
176, 561, 564
Напряжение питания UПИТ, В	3…15	2…6
Выходные напряжения, В:
низкого уровня U ^0 ВЫХ	<0,05	<0,1
высокого уровня U ^1 ВЫХ	UПИТ –0,05	UПИТ –0,01
Среднее время задержки сигнала, нс:
для UПИТ =5 В		3,5
для UПИТ =10 В		—
Допустимое напряжение помехи, В	0,3 UПИТ	—
Мощность, потребляемая в статическом режиме, мВт/корпус	0,1	0,1…0,5
Входное напряжение, В	0,5…(UПИТ +0,5 В)	0,5…(UПИТ +0,5 В)
Выходные токи, мА	1…2,6	>2,4
Мощность, потребляемая при частоте переключения f =1 МГц, UПИТ =10 В, Cн =50 пф, мВт/корпус		—
Тактовая частота, МГц	—
