Пример 8

Операнд a находится в регистре AH. Операнд b является элементом двумерного массива, первый элемент которого помечен меткой MAS. Длина (в байтах) от начала массива до начала строки, в которой расположен операнд, хранится в регистре BX, а в регистре DI хранится количество байт от начала текущей строки до операнда b (рис. 7.3).

Рис. 7.3. Расположение операнда при относительной базово-индексной адресации

Символическая запись команды:

ADD AH,MAS[BX+DI]

Машинный код команды будет зависеть от того, как далеко относительно начала сегмента располагается начало массива (см. пример 6). Если это смещение занимает 2 байта и, например, равно 1D25, то машинный код команды имеет вид:

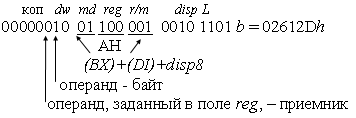

Если смещение более короткое и может быть записано в одном байте, например, 2D, то машинное представление команды следующее:

При (AX)=84A3, [(BX)+(DI)+disp8]=3474, [3474]=77, (IP)=0110 результат будет (AX)=FBA3, (IP)=0114 в первом случае и (IP)=0113 во втором.
