Чисельне розв’язування рівнянь

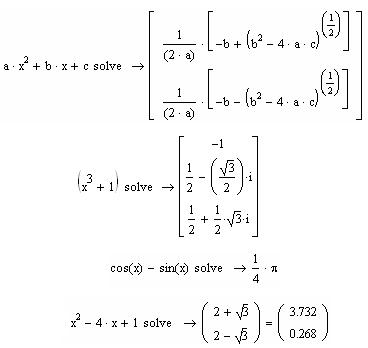

Як наслідок будь-якої з цих дій з'явиться вектор коренів рівняння (див. приклади на рисунку 10.12). Зауважимо, що в останньому прикладі після одержання символьного розв’язку був застосований ще оператор виведення, що дозволило перейти до наближеного розв’язку у вигляді десяткового дробу.

З наведених прикладів ясно, що розв’язок рівнянь у символьному вигляді має сенс насамперед тоді, коли в рівняннях є параметри (можна одержати розв’язок в узагальненому вигляді, а потім вже обчислювати значення коренів при конкретних значеннях параметрів).

Окрім того, розв’язуючи рівняння у символьному вигляді, користу­вач має можливість знайти точні розв’язки конкретних рівнянь, вира­жені через радикали, комплексні числа або ірраціональні числа типу p.

Як відомо, багато рівнянь і системи рівнянь не мають аналітичних (тобто представлених в символьному вигляді) розв’язків. У першу чергу це стосується більшості трансцендентних рівнянь. Однак такі рівняння можуть вирішуватися чисельними методами з заданою точністю.

Для найпростіших рівнянь виду f (x) = 0 числове рішення в Mathcad знаходиться за допомогою функції root. Загальний вид цієї функції:

root(f (х), х, a, b)

Функція повертає значення х, що належить відрізку [ a, b ], при якому вираз або функція f (х) набуває значення 0. Змінній х перед використанням функції root необхідно присвоїти числове значення. Mathcad використовує його як початкове наближення при пошуку кореня. Параметри a, b - необов'язкові, але якщо використовуються, то повинні бути дійсними числами, причому a < b. При заданих значеннях a, b корені рівняння за межами відрізку не визначаються.

Рівняння може мати кілька коренів (див. приклади на рис. 10.13), тоді функція знаходить один з них, як правило той, який ближче до заданого початкового наближення.

Рисунок 10.13 - Приклади використання функції root

Наближені значення коренів можуть бути відомі з фізичного смислу задачі або ж знайдені попередньо, наприклад, графічним способом.

Якщо після багатьох ітерацій Mathcad не знаходить підхожого наближення, то з'явиться повідомлення (відсутня збіж­ність). Це означає, що початкове наближення обране невірно або ж рівняння взагалі не має коренів.

Для запобігання таких помилок бажано попередньо дослідити графік f (x). Це допоможе з'ясувати наявність коренів рівняння f (x) = 0 і, якщо вони є, то визначити приблизно їх значення. Чим точніше обрано початкове наближення кореня, тим швидше сходиться ітераційний процес визначення кореня з заданою точністю.

Числове значення кореня рівняння є наближеним, його похибка не перевищує заданого значення системної змінної TOL. Для зміни точності, з яким функція root шукає корінь, потрібно змінити значення системної змінної TOL. Для цього слід відпрацювати команді меню Инструменты і Параметры рабочего листа, а потім на вкладці Встроенные переменные встановити в вікні Допустимая сходимость (TOL) потрібне значення. Описане визначення TOL є глобальним, тобто діє для всього документа. Якщо ж потрібно змінити точність в конкретному місці документа, то використовується звичайне присвоєння типу TOL:=0.0001. При збільшенні TOL функція root швидше відшукає наближене значення одного з коренів, але відповідь буде менш точною. Якщо ж значення TOL зменшити, то функція root буде сходитися повільніше, але відповідь буде більш точною.

Зауважимо, що для знаходження коренів полінома виду

a_nxⁿ +... + a ₂ x ² + a ₁ x + a ₀,

краще використовувати функцію polyroots, ніж root. На відміну від функції root, функція polyroots не вимагає початкового наближення і повертає відразу всі корені, як дійсні, так і комплексні. Загальний вид функції:

polyroots(А)

Функція повертає вектор довжини n, що складає з коренів полінома. Коефіцієнти полінома знаходяться у векторі А довжини n +1. Цей вектор зручно створювати, використовуючи пункти меню Символика і Полиномиальные коэффициенты.

10.10 Розв’язування систем лінійних рівнянь

Розглянемо систему лінійних алгебраїчних рівнянь виду

Після введення матриці коефіцієнтів А і векторів-стовпчиків Х (шукані корені рівняння) і В (праві частини рівнянь)

; ;

систему можна представити матричним рівнянням

.

Тоді розв’язок має вид

,

де - обернена матриця матриці коефіцієнтів системи рівнянь.

До підсистеми символьних обчислень Mathcad входять засоби роботи з матрицями. Завдяки їхній наявності процедура розв’язку вихідної системи рівнянь зводиться до наступного (див. приклад на рисунку 10.14, ліворуч):

1) формуються (вводяться) матриця коефіцієнтів системи рівнянь А та вектор-стовпчик вільних членів В;

2) записується оператор присвоювання вигляду (символ вводиться за допомогою математичної панелі Матрица);

3) записується оператор символьного (або числового) виведення знайденого вектора Х.

Рисунок 10.14 – Приклади розв'язку системи лінійних рівнянь

Ще один варіант розв’язку системи лінійних алгебраїчних рівнянь у матричному вигляді полягає у використанні функції lsolve (див. приклад на рисунку 10.14, праворуч). Зауважимо, що ця функція вводиться за допомогою клавіатури.
