Лампы бегущей волны О-типа

Волновыми лампами называются приборы СВЧ диапазона с длительным взаимодействием сгруппированного электронного потока с электромагнитным полем замедляющих структур.

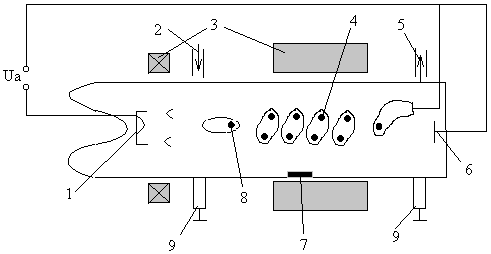

Электронный инжектор 1 создает узкий пучок электронов, который пронизывает пространство взаимодействия замедляющей структуры 4, далее на катоде 6. для фокусировки электронного пучка служит соленоид 3. замедляющая структура представляет спираль с малым шагом, концы спирали 8 соединены с поршнями 9. она является формирующим устройством, согласующим волноводы 2 и 5 с замедляющей структурой. Инжектор посылает равномерный по времени поток электронов. Под действием высокочастотного поля электроны меняют свою скорость и группируются в сгустки.

Если обозначить v e за скорость электронов, а v Ф за фазовую скорость волны, то если v _e< v Ф, центр сгустков сосредотачивается в ускоряющей фазе поля, если v _e> v Ф, то в тормозящей фазе. В последнем случае кинетическая энергия электронов переходит в энергию высокочастотного поля.
