Сварочные трансформаторы

Сварочные трансформаторы применяются для электродуговой сварки различных металлических конструкций, деталей и изделий. Сварочный аппарат состоит из двух основных частей – понижающего трансформатора и дросселя (рис. 4.13).

Понижающий трансформатор 1 снижает напряжение сети до 65-70 В (оптимальное напряжение зажигания дуги) и разделяет первичную и вторичную цепи. Дроссель 2 служит для регулирования сварочного тока путем изменения воздушного зазора б. Чем больше воздушный зазор б, тем меньше индуктивность дросселя, следовательно, больший ток протекает по вторичной цепи.

Рис. 4.13. Схема сварочного аппарата: 1 – понижающий трансформатор; 2 – дроссель; 3 – электрод; 4 – свариваемые детали

Внешняя характеристика имеет подающий характер (рис. 4.14). При I ₂ = 0 напряжение на вторичной обмотке максимально U ₂₀ = 65 – 70 В после зажигания дуги напряжение падает до 15-30 В, в зависимости от типа аппарата.

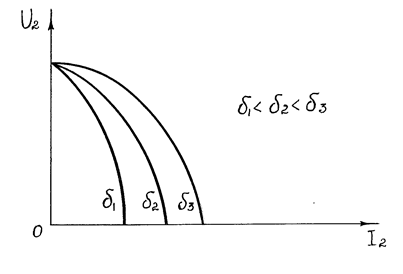

Рис. 4.14. Внешние характеристики сварочного аппарата

Вторичная цепь сварочного трансформатора имеет ярко выраженный индуктивный характер, поэтому напряжение на вторичной обмотке при увеличении тока резко уменьшается:

,

где: – э.д.с. вторичной обмотки; – падение напряжения на дросселе;

– падение напряжения на других элементах вторичной цепи.
