Эквивалентные преобразования звезды и треугольника резисторов

При расчете электрических цепей часто возникает необходимость в переходе от трехлучевой звезды резисторов (рис. 1.15) к треугольнику резисторов (рис. 1.16) и обратно.

Это преобразование должно быть эквивалентным, т.е. сопротивления между точками цепи 1 и 2, 2 и 3, 3 и 1 должны быть соответственно одинаковыми в обоих видах соединении.

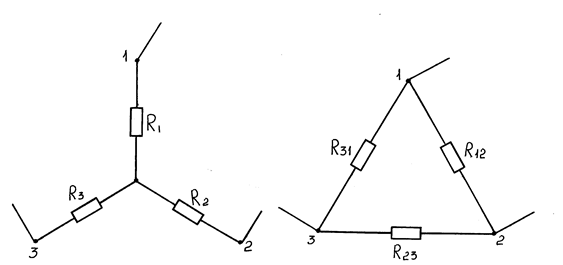

Рис. 1.15. Звезда резисторов Рис. 1.16. Треугольник резисторов

Для схем рис. 1.15 и рис. 1.16 получаем:

;

;

; .
