Падение и потеря напряжения в линии передачи

Генератор соединен с приемником энергии линией передачи (рис. 2.27). Линия передачи обладает активным R _л и индуктивным Х _л сопротивлениями. Нагрузка имеет активно-индуктивный характер (вектор опережает вектор на угол φ _нагр).

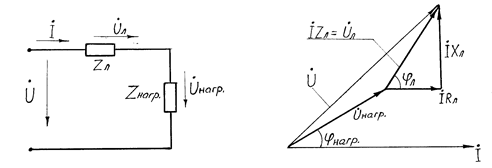

Рис. 2.27. Линия передачи энергии переменного тока и ее векторная диаграмма

Под падением напряжения в линии передачи понимают модуль геометрической разности векторов напряжения в начале || и конце |_нагр| линии, оно равно .

Потеря напряжения равна разности модулей напряжения в начале и конце линии, т.е. равна | U | – | U _нагр|. Потеря напряжения в линии передачи показывает, насколько вольт напряжение в конце линии меньше напряжения в начале линии.
