Метод диаграмм Вейча

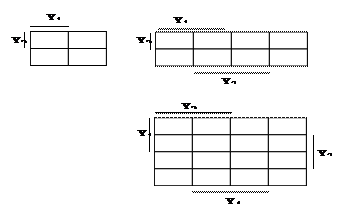

Метод получает МДНФ булевой функции небольшого числа переменных. Булевы функции задаются в виде специальных диаграмм. Для функции 2-х переменных и 3-х переменных:

Добавление к диаграмме 3-х переменных еще такой же даст диаграмму 4-х переменных, если приписать еще одну диаграмму 4-х переменных, то получим диаграмму для функции 5-ти переменных.

Правила склеивания конституэнт "1" на диаграммах Вейча: склеиванию подлежат прямоугольные конфигурации, заполненные конституэнтами "1" и содержащие число клеток, являющееся степенью 2. Получающееся новое элементарное произведение определяется как произведение переменных, не меняющих своего значения на всех склеиваемых наборах. Минимизация булевой функции заключается в нахождении минимального накрытия всех единиц диаграммы Вейча блоками из единиц, расположенных в соседних клетках диаграммы.

Примеры: Булевы функции заданы диаграммами Вейча. Найти их МДНФ.
