Звуковая карта ПК

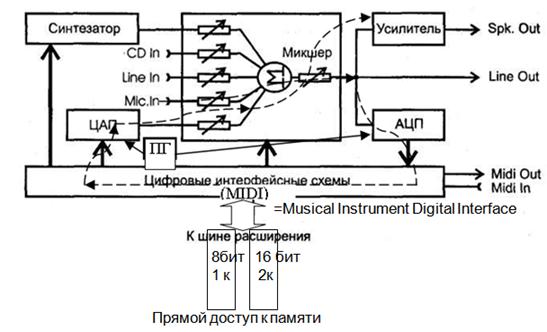

Аналоговые сигналы от различных источников — микрофона, CD (здесь обычно используется аналоговый интерфейс CD-ROM), линейного входа, а также ЦАП и синтезатора — смешиваются микшером. Микшер для каждого входа имеет аналоговые регуляторы с цифровым управлением, позволяющие изменять усиление и баланс стереоканалов. Микшер может быть дополнен регулятором тембра — простейшим регулятором усиления высоких и низких частот или многополосным эквалайзером (на рисунке не показан). С выхода микшера аналоговый сигнал поступает на линейный выход и оконечный усилитель.

Собственно цифровые каналы звуковой карты проходят через интерфейсные схемы (например, MIDI- от шины расширения до ЦАП и от АЦП обратно к шине. Для передачи потоков данных используются каналы DMA — один 8-битный и один 16-битный. Преобразования синхронизируются от программируемого генератора (ПГ), который определяет частоту дискретизации. Частоту дискретизации, разрядность (8 или 16 бит) и режим (моно/стерео) выбирают при записи. От этих параметров зависит качество оцифровки и объем информации, занимаемой записью с определенной длительностью. Несмотря на наличие двух каналов DMA, далеко не все карты позволяют работать в дуплексном режиме цифрового канала — одновременно и независимо вводить и выводить цифровой поток. Полный дуплекс нужен, например, для IP-телефонии: аналоговый сигнал от микрофона поступает на АЦП, с которого цифровой поток в сжатом виде укладывается в пакеты IP-транспорта. Одновременно из принятых пакетов данные через ЦАП направляются на аудиовыход. Практически все современные карты поддерживают полный дуплекс. В них имеются два микшера — один для записи, другой для воспроизведения. В сложных картах может быть и пара преобразователей ЦАП (стереофонических), один из которых служит для воспроизведения звукозаписи, а другой обслуживает цифровые синтезаторы.
