Проводные интерфейсы связи.

СОМ-порт

Последовательный интерфейс для передачи данных в одном направлении. Использует одну сигнальную линию для передачи бит информации. СОМ порт обеспечивает асинхронную передачу данных по стандарту RS232C. СОМ порт реализуется на синхронипередатчиках UART. Порты вырабатывают прерывания, имеют разъёмы DN25P и DB9P.

Все внешние сигналы СОМ-портов двухполярны.

А) Интерфейс RS232C

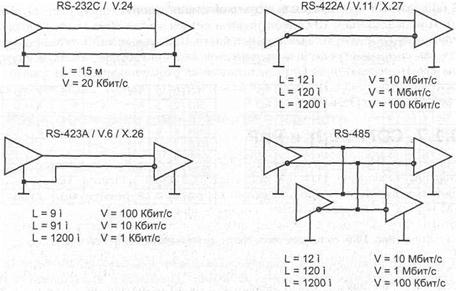

Протокол RS232C описывает несимметричные приёмопередатчики. Сигнал 2х полярный относительно земли. Не обеспечивает гальваническую развязку. Логической единице соответствует напряжение от -12 до – 3 В. Логическому нулю – от 3 до 12 В.

Подключение и отключение ПУ должно выполняться только при выключенном ПК.

Интерфейс RS-232С является потенциальным, а не токовым, входные или выходные устройства должны включать только при выключенном ПК и выключенном ПУ. Таблица выводов 9 и 25-контактных разъемов.

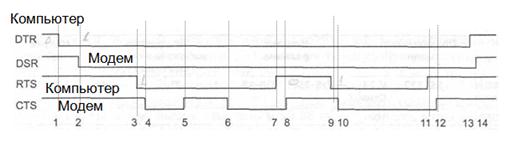

Последовательность управления сигналов интерфейса RS-232C

1. Установкой сигнала DTR компьютер указывает на желание использовать модем.

2. Установкой сигнала DSR модем сигнализирует о своей готовности к установлению соединения.

3. Сигналом RTS компьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.

4. Сигналом CTS модем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.

5. Снятием сигнала CTS модем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.

6. Восстановлением сигнала CTS модем разрешает компьютеру продолжить передачу (в буфере появилось место).

7. Снятие сигнала RTS может означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.

8. Модем подтверждает снятие сигнала RTS сбросом сигнала CTS.

9. Компьютер повторно устанавливает сигнала RTS для возобновления передачи.

10. Модем подтверждает готовность к этим действиям.

11. Компьютер указывает на завершение обмена.

12. Модем отвечает подтверждением.

13. Компьютер снимает сигнала DTR, что обычно является сигналом на разрыв соединения («повесить трубку»).

14. Модем сбросом сигнала DSR сообщает о разрыве соединения.

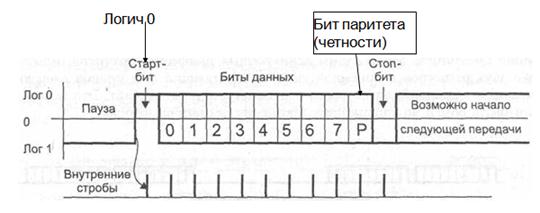

По интерфейсу RS-232C используется асинхронный способ передачи.

Для асинхронного режима принят ряд стандартных скоростей обмена: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бит/с. Иногда вместо единицы измерения «бит/с» используют «бод» (baud), но при рассмотрении двоичных передаваемых сигналов это некорректно.

Применение COM- портов:

- Манипулятор мышь – каждое событие кодируется посылкой байтов по интерфейсу RS-232C

- Внешний модем – требует 9-ти проводный кабель, возможен переход с 9 на 25

- Связь с компьютером на небольшие расстояния можно использовать 0-модемный кабель.
