Электрические цепи трехфазного переменного тока

Часть 2

КУРС ЛЕКЦИЙ ПО ЭЛЕКТРОТЕХНИКЕ

Oпределение: Трехфазные электрические цепи представляют собой совокупность трех однофазных цепей переменного тока, сдвинутых по фазе относительно друг друга на 1/3 периода.
Источником трехфазного переменного тока является генератор, на статоре которого расположены три одинаковые обмотки А_x, B_y, C_z, размещенные под углом 120°.

При вращении ротора, представляющего собой двухполюсный магнит, в каждой фазной обмотке статора индуктируется ЭДС:

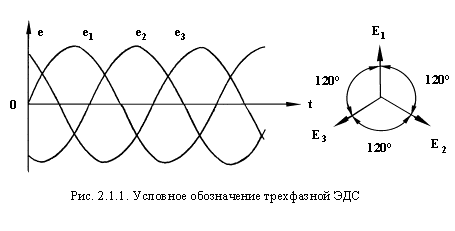

Графически ЭДС можно изобразить тремя синусоидами, сдвинутыми на 1/3 периода, или тремя векторами, находящимися под углом 120° друг к другу.

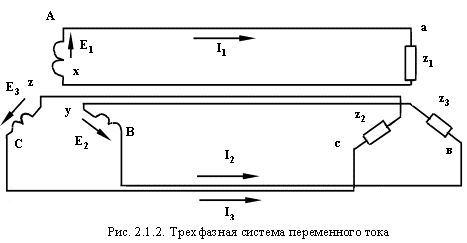

Схема трехфазной системы изображена на рис. 2.1.2.

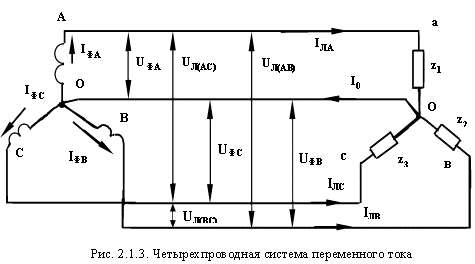

Слева показаны обмотки генератора, в которых индуктируются три сдвинутые по фазе ЭДС: справа - подключенные к генератору приемники энергии: Трехфазная шестипроводная система является неэкономичной из-за значительного числа проводов. Поэтому чаще всего применяют четырех - или трехпроводные системы (рис. 2.1.3).
Провод 00' называется нулевым или нейтральным, остальные - линейными.
Введем следующие понятия:
I_л - линейный ток - это ток протекающий по линейному проводу;
U_л - линейное напряжение - это напряжение между линейными проводами;
I_ф - фазный ток - это ток, протекающий от начала к концу фазной обмотки или приемника энергии (или наоборот: от конца - к началу).
U_ф - фазное напряжение - это напряжение между началом и концом фазной обмотки или приемника энергии.
Другими словами можно сказать: фазное напряжение - это напряжение между ли-нейным и нулевым проводами.

При симметричной нагрузке нулевой провод практически не нужен, т.к. ток Io в нем равен нулю. Поэтому, в этих случаях применяют трехпроводные системы. При несимметричной трехфазной нагрузке нулевой провод обеспечивает постоянство напряжений на фазах.
