Принцип функционирования ВРМ

Читайте также:
  1. Flybox EFC-P, назначение, состав и принцип работы
  2. I. Загальні принципи будови артерій, вен і судин мікроциркуляторного русла
  3. III. По принципу відносин особистості і групи
  4. IV. Рынок, как форма функционирования товарного производства. Условия перехода рыночной экономики.
  5. Агрегатно-модульный принцип построения ГПС
  6. Архитектура и структура ЭВМ. Принципы построения компьютеров
  7. АСУТП с информационным типом функционирования
  8. Б.1 Принципы интерпретации данных электромагнитного профилирования
  9. Базельские принципы эффективного надзора
  10. Базельський комітет з питань банківського нагляду та основні принципи ефективного банківського нагляду
  11. Базові принципи функціонування валютних відносин
  12. Базовые принципы системы социального обслуживания

В составе принимаемого на самолёте сигнала от маяка VOR имеются сигна­лы опорной фазы и переменной фазы. Фаза опорного сигнала не зависит от поло­жения самолёта относительно маяка, а фаза переменного сигнала зависит от на­правленияприёма. Измеряя разность фаз между ними в точке приёма, можно оп­ределить направление на маяк.

Рассмотрим процесс формирования сигнала VOR (рис.1).







Рис. 50. Формирование сигнала “переменной” фазы в радиомаяке VOR





Антенна маяка VOR имеет диаграмму направленности (ДН) по напряжённости поля

DH = 1+ m∙cos φ при m = 0,3 (улитка Паскаля). По форме эта ДН близка к форме окружности со смещённым центром.

ДН антенны маяка вращается со скоростью 30 об/сек (Fвр = 30 Гц).

Пусть в момент t = 0 максимум ДН направлен на магнитный север, т.е. маг­нитный меридиан проходит через ось симметрии ДН. Отметим, что все маяки VOR ориентированы на магнитный север.

Положение наблюдателя (самолёта) относительно маяка VOR принято ха­рактеризовать магнитным азимутом (магнитным пеленгом), т.е. углом между маг­нитным меридианом, проходящим через маяк, и направлением от маяка на на­блюдателя. Угол измеряется от магнитного меридиана по часовой стрелке от 0 до 360 град. В дальнейшем вместо термина «магнитный азимут» («магнитный пе­ленг») будем употреблять термин «азимут». Таким образом, на рис.1а азимут на­блюдателя А равен 0 град, а азимут наблюдателя В равен α.

Пусть в момент t = 0 напряжённость поля излучения антенны в направлении 0W и 00ST равна 1, в направлении 0N равна 1+ m, а в направлении 0S равна 1- m.

Предположим, что маяк излучает немодулированную несущую fo . Тогда сигнал, принятый наблюдателем в точке А, можно записать в виде



uA = Um ∙ [ 1+ m∙ cos(2π ∙Fвр∙t)] cos 2πf∙t



а сигнал, приятый наблюдателем в точке В, в виде



uВ = Um∙ [1 + m cos(2π∙Fвр∙ t - α )] cos 2πf∙t.



Таким образом, в точках А и В наблюдатели получили на входах приёмни­ков амплитудно-модулированный сигнал. Коэффициент модуляции m для маяков V0Р равен 30%.

В точке А максимум модулирующего напряжения достигается в момент t0, а в точке В - в момент t1. Если бы наблюдателю В был известен момент времени t0, то из­меряя t1- t0 и зная частоту вращения ДН, можно было бы вычислить свой азимут α.

Для того, чтобы сообщить наблюдателю момент совпадения максимума ДН с направлением

на магнитный север (т.е. момент t0), в маяке формируют сигнал « Опорной фазы» - гармонику частотой 30 Гц, максимум которой соответствует моменту t0 (рис.2а) и сигнал поднесущей - гармонику частотой 9960 Гц.

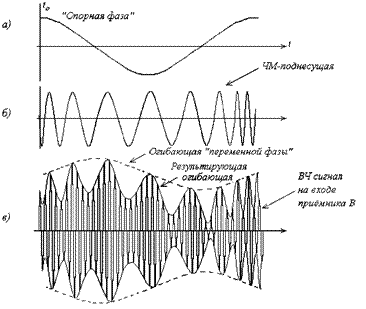

Рис. 51. Суммарный сигнал радиомаяка VOR

Поднесущую модулируют по частоте сигналом «Опорной фазы» с девиацией частоты

± 480 Гц. Таким образом, что в момент совпадения максимума ДН с направлением на север сигнал поднесущей имеет максимум частоты, равный 10440 Гц (рис.2б). Далее частотно-модулированной поднесущей модулируют излучаемый мая­ком сигнал по амплитуде с коэффициентом модуляции 30%. На рис.2в показан ВЧ сигнал, принимаемый наблюдателем в точке В. Его огибающая имеет сложный вид и содержит в себе информацию об «Опорной фазе» и о «Переменной фазе» (временные масштабы на рис.2 искаже­ны).

В приёмнике после обработки выделяют сигналы «Опорной фазы» и «Переменной фазы». Измеряя разность фаз между ними, вы­числяют азимут наблюдателя.

Следует отметить, что в действительности сигнал маяка V0R может формироваться различными способами, например, с помощью двух антенн - одной неподвижной и одной подвижной, или за счёт электронного вра­щателя и т.д.

В системе В0Р предусмотрена возможность опознавания маяка. Для этого используют тональную модуляцию несущих колебаний частотой 1020 Гц, а сооб­щение передают кодом

Морзе. Используют также модуляцию речевым сообщени­ем.

В настоящее время наибольшее распространение получили ВРМ VOR доплеровского типа (DVOR) и его разновидность - маяки повышенной точности их называют еще прецизионными (PDVOR). По принципу действия они одинаковы и аналогичны принципу действия наземных пеленгаторов доплеровского типа. На рис.52 представлена схема антенной системы фазового радиомаяка доплеровского типа.



Рис. 52. Схема антенной системы доплеровского ВРМ



Она состоит из неподвижной центральной антенны А0 и подвижной антенны А1, которая вращается по окружности радиуса R c постоянной скоростью Ω. Если антенна А1 излучает сигнал е1 = Еm1·sinωt , то в точке приема на ВС этот сигнал будет иметь вид:

евс = Еm·sinω(t - tз),

где - tз = r/c - время запаздывания сигнала при прохождении им расстояния r между ВРМ и ВС.

При вращении антенны А1 расстояние r изменяется по закону

r = r0 - R· сos (Ωt - Авс),



где: R - радиус окружности вращения антенны А1;

Авс - азимут ВС;

Ω - угловая скорость вращения антенны А1 (Ω = 2πF).

Таким образом, принятый на ВС сигнал будет иметь переменную фазу и, как следствие, частоту, которая равна ω пр = dφ/dt.

Cигнал, принимаемый на ВС, окончательно будет иметь вид

евс = Em· sin {ωt - ω ·[r0 - R· cos (Ωt - Авс)]/с}.

Частота этого сигнала будет равна

ω пр = ω - (2π/ λ) ·Ω·R· sin (Ωt- Авс).

Таким образом, сигнал, принимаемый на ВС, представляет частотно-модулированное колебание, причем начальная фаза модуляции частоты равна азимуту ВС. Измеряя фазу модуляции можно определить азимут ВС. Поскольку изменение частоты сигналов, принимаемых на ВС, обусловлено доплеровским сдвигом, возникающим из-за движения антенны А1 относительно ВС, радиомаяки получили название доплеровских.

Неподвижная антенна А0 служит для излучения опорного сигнала частоты Ω, фаза которого не зависит от азимута ВС относительно маяка.

На борту ВС после приема и преобразования выделяются два сигнала: - опорный Uоп = Um· cos Ωt и “рабочий ” - Uр = Um·cos(Ωt- Авс). При Авс = 00 фазы этих сигналов равны, в любом другом направлении они будут различны. Таким образом, процесс измерения азимута на борту заключается в сравнении фаз двух сигналов - “рабочего” и опорного



Авс = φр - φоп.

В реальных маяках механическое вращение боковой антенны А1 заменяется последовательным подключением вибраторов, расположенных на окружности заданного радиуса R (рис.53). Радиус окружности R = 6,6м, количество вибраторов N = 39. Вибраторы работают попарно (1-21;2-22; …12-32;19-39).







Рис. 53. Схема коммутации вибраторов антенны ВРМ





Прием сигналов РМ VOR на борту осуществляется навигационно-посадочным оборудованием систем "Курс-МП",VIM-95 или других типов, в котором имеется два независимых канала, позволяющих одновременно измерять МПС по двум РМ. Результаты измерения отображаются с помощью двухстрелочного радиомагнитного индикатора РМИ-2Б или индикаторов аналогичного типа.

В табл.8 приведены основные эксплуатационно-технические характеристики типовых ВРМ.





Таблица 8
