Реальный трансформатор

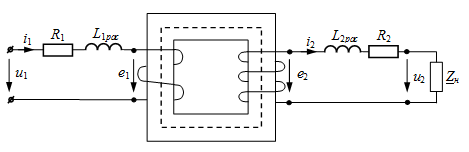

В реальных трансформаторах учитывается магнитное поле рассеяния и активное сопротивление обмоток. Электромагнитная схема реального трансформатора приведена на рис.5.5.

Рис.5.5. Электромагнитная схема реального трансформатора.

Уравнения электрического состояния реального трансформатора, составленные по второму закону Кирхгофа:

;

,

где , – ЭДС от потокосцепления рассеяния;

R ₁ i ₁, R ₂ i ₂ – падения напряжения на сопротивлениях обмоток.

Трансформаторы проектируют так, чтобы рассеяние было много меньше рабочего потока Ф, сопротивление обмоток тоже невелико, поэтому можно приближенно считать, что в реальном трансформаторе

.
