II.Более простым является метод удельной мощности

Определяется мощность светильников.

где h_р – высота,

ρ – коэффициент отражения,

S – площадь помещения,

Е – требуемая освещенность. Количество светильников:

где Рл – мощность одной лампы (Вт),

n - кколичество ламп в светильнике.

Для прожектора удельная мощность определяется из выражения:

ω = 0,25 Е_min·K,

где: Е_min - заданный минимальный уровень освещенности данной поверхности,

К – коэффициент запаса (1,3...2).

Такой метод расчета применим в основном для приближенных расчетов освещенности в помещениях с равномерным расположением светильников.

III. Точечный метод позволяет определить зависимость освещенности данной точки от силы света светящих её источников в соответствующих направлениях. По этому методу рассчитывают локализованное, местное, наружное, а также общее равномерное освещение для любого расположения освещаемых поверхностей, но не учитывают отраженный световой поток потолка и стен.

Сделаем допущение, что при выбранном расположении светильников, в каждом из них установлена лампа со световым потоком 600 лм, создающая освещенность Е. Если выбранная точка лежит на наклонной плоскости, то освещенность Ен = Ег ·ψ,

где: Ег – освещенность горизонтальной плоскости,

ψ - переходной коэффициент.

Если i – тый светильник создает в точке i освещенность ψЕi, то все светильники создают освещенность: в выбранной точке, где μ – коэффициент дополнительной освещенности (учитывает отраженный от стен и потолка) μ = 1,1... 1,2.

Для горизонтальной плоскости ψ = 1, и , тогда освещенность точки А от одного светильника, находящегося в точке В определяется по формуле:

где Iα – сила света лампы со светильником,

α – угол падения светового потока,

h – высота подвеса светильника

К – коэф. запаса.

Вертикальная освещенность определяется по формуле:

Таким образом: при увеличении угла α – Ег- уменьшается, в тоже время как Ев требуется увеличивать.

Учитывая это обстоятельство, расстояние между светильниками выбирают в пределах (1,5... 2)Н с целью обеспечения достаточной равномерности освещения выбранной поверхности.

В случае, если точка одновременно освещается несколькими светильниками – подсчитывают ее освещенность отдельно от каждого светильника и полученные результаты суммируют.

где n – число учитываемых светильников.

Для получения нормированной освещенности Ен в выбранной точке с учетом коэффициента запаса К при одинаковой мощности всех ламп световой поток принимают равным:

Далее определяют на основании данных специальных таблиц и выбирают лампы для контрольной точки с минимальной освещенностью. В случае если известны графики пространственных изолюкс светильников, то освещенность подсчитывается по формуле:

где е - условная горизонтальная освещенность, определяемая по графику изолюкс.

Лекция 16

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК. ЗАЩИТА ОТ НЕБРАГОПРИЯТНОГО ДЕЙСТВИЯ ЭЛЕКТРИЧЕСТВА.

1. Действие электрического тока на организм человека, виды поражений.

2. Определяющие факторы поражения электрическим током.

3. Анализ опасности поражения человека электрическим током.

4. Мероприятия по обеспечению электробезопасности.

I Действие электрического тока на организм человека и виды поражений.

Электрический ток оказывает на человека биологическое, тепловой и химическое дей­ствие.

Биологическое - проявляется в нарушении протекающих в организме биологических процессов, сопровождающихся раздражением (разрушением) нервных и других тканей и ожогах, прекращению деятельности органов дыхания и кровообращения.

Тепловое действие характеризуется нагревом тканей, кровеносных сосудов, нервов сердца и др. органов, находящихся на пути тока.

Механическое действие сопровождается разрывом тканей, кровеносных сосудов в результате электродинамического эффекта.

Химическое - разлагает кровь, лимфу, нарушает их физико-химический состав.

2. Факторы, определяющие опасность поражения электрическим током.

а) Электрические: напряжение, сила, род тока, его частота, электрическое сопротив­ление человека.

б) Неэлектрические: индивидуальные особенности человека, продолжительность дей­ствия тока и его путь через человека.

в) Состояние окружающей среды.

а) Электрический ток наименьшей силы, вызывающий раздражающее ощущение чело­веком, называется пороговым ощутимым током. Это примерно 1,1 МА для тока частоты 50 гц, а для постоянного тока - 6 МА. При токе 10-15 МА частотой 50 гц и постоянным в 50-80 МА че­ловек не в состоянии разжать руку, которой касается токоведущей части. Такой ток называется неотпускающим пороговым. Ток 80-100 МА для частоты 50 гц и 300 МА для постоянного тока вызывает прекращение кровообращения и смертью Этот ток называется фибриляционным. а минимальное его значение - пороговым фибриляционным током. Ток более 100 МА (при часто­те 50 гц) мгновенно вызывает смерть от остановки сердца. Наиболее опасным является перемен­ный ток частотой 20-1000 гц. Значение неблагоприятного тока для постоянного больше в 3 раза, чем переменного. Сопротивление цепи человека электрическому току:

R4 = R т.ч. + R о.д. + R о.б. + Rо.п

где R т.ч. - сопротивление тела человека

Rо.д. - сопротивление одежды

Rо.б. - сопротивление обуви

Rо.п. - сопротивление опорной поверхности ног

Электрическое сопротивление тела человека индивидуально, его значение ориентировочно при­нимается равным 1000 ом. Продолжительность действия тока на тело человека пропорционально тяжести поражения, предельно допустимые уровни напряжений прикосновения и силы токов выше отпускающих установлены для путей тока от одной руки к другой, от руки к ногам ГОСТ 12.1.038. Стандарт. Электробезопасность.Предельно допустимые уровни напряжений прикосно­вения и то ков»., которые для нормального ритма работы электроустановки при продолжительности воздействия не более 10 минут в сутки не должно превышать следующих значений: при переменном токе 50 гц - 2 в и при постоянном токе - 8 в при токе 0,3 МА. При работе в услови­ях высоких температур (более 25 градусов) и влажности более 75 процентов указанные значения напряжения прикосновения должны быть уменьшены в 3 раза.

В зависимости от влияния окружающей среды ПУЭ классифицируют производствен­ные помещения по степени опасности поражения электрическим током:

а) помещения с повышенной опасностью характеризуются наличием в них одного из следую­щих факторов:

сырость (относительная влажность более 75 %)

токопроводящая пыль

токопроводящие полы

высокая температура воздуха (более 35 градусов)

возможность одновременного прикосновения человека к заземленным местам металлоконст­рукций с одной стороны и металлическим частям электрооборудования с другой.

б) особо опасные помещения характеризуются наличием одного из факторов:

особая сырость (относительная влажность более 100%)

Химически активная или органическая среда

одновременно два или более признака помещений с повышенной опасностью.

Помещениями без повышенной опасности являются такие, в которых отсутствуют признаки, указанные выше.

Территории размещения наружного электрооборудования приравниваются к особо-опасным помещениям.

3. Анализ опасности поражения электрическим током.

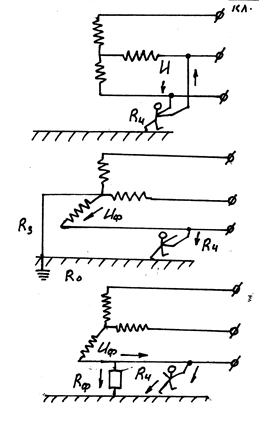

2-х фазное подключение в электрическую цепь

Uф - фазовое напряжение

Rч - сопротивление человека

(смертельные случаи при 2-х фазном включении

с напряжением 65 в)

;

однофазное с изолированной нейтралью (до 1 кв, где емкостным сопротивлением сети можно пренебречь)

, где R_из- сопротивление изоляции фаз относительно земли(корпус судна)

однофазное до 1 кв с большим разветвлением

;

где R_ч - сопротивление человека

R₁, R₂, R₃- сопротивление изоляции

= 2f

C=C₁ = С₂ = C₃ -емкости фаз сети относительно земли в мкф

В сетях с большой емкостью даже при R₁ = R₂ = R₃ - через тело человека будет протекать емко­стный ток

4.МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ ЭЛЕКТРОБЕЗОПАСНОСТИ.

Основными мероприятиями по защите от поражения электрическим током являются:

1. Обеспечение недоступности электроведущих частей.

2. Электрическое разделение сети.

3. Устранение опасности поражения при появлении напряжения на корпусах других час­тях электрооборудования нормально не находящихся под напряжением с помощью:

а) защитного заземления,

б) зануления,

в) защитного отключения.

4. Применение малых напряжений

5. Защита от опасности при переходе от напряжения с высшей стороны на низшую.

6. Контроль и профилактика повреждений изоляции.

7. Компенсация емкостной составляющей тока на землю.

8. Применение специальных электрозащитных средств.

9. Организация безопасной эксплуатации электроустановок.

Применение малых напряжений: 6-12-24-36-42 в.

ограничивается трудностью осуществления протяжной сети. Область применения: ручной инструмент, переносные лампы, лампы местного освещения, сигнализация.

Электрическое разделение сети, осуществляется путем подключения

отдельных электроприемников через разделительный трансформатор. Цель -уменьшение емкости и увеличение сопротивления сети.

Защита от опасности при переходе с высшей стороны на низшую.

Опасность возникает при повреждении изоляции между обмотками ВН и НН трансформа­тора. Способы защиты зависят от режима нейтрали. Сети до 1 кв с изолированной нейтралью: связанные с сетями выше 3 кв защищают с помощью пробивного предохра­нителя, установленного в нейтрали или фазе на стороне НН трансформатора. Если напряжение стороны НН лежит в пределах 1 ВН 3 кв, заземляют обмотку НН.

Контроль и профилактика повреждений изоляции. С течением времени изоляция «стареет». Поэтому необходимо регулярно выполнять профилактические ис­пытания, осмотры. В помещениях без повышенной опасности 1 раз в 2 года, в опасных помещениях 1 раз в полгода проверяют сопротивление изоляции. По ПУЗ не менее 0,5 мом/фазу участка сети напряжением до 1 кв. Существуют такие приборы контроля изоляции ПКИ, РУВ, УАКИ. Часто применяется метод испытания изоляции повышенный напряжением.

Защита от случайного прикосновения к токоведушим частям.

а) ограждение: - сплошное / до 1 кв / - сетчатые.

б) блокировки (для электроустановок более 250 в, в которых часто производятся ремонтные работы. Блокировки бывают электрические и механические.

Компенсация емкостной составляющей тока замыкания на землю.

Осуществляется введением в сеть дополнительной индукции ПУЭ предписывает ком­пенсацию при токах замыкания на землю: 35кВ-10А, 15 - 20 кВ - 15 А, 10кВ-20А, 6кВ - 30А.

Защитное заземление - преднамеренное электрическое соединение с землёй металлических нетокопроводящих частей.

Эффективно только в случае, если ток замыкания на землю не увеличивается с уменьше­нием сопротивления заземления. Область применения:

- Сети до 1000 В переменного тока: 3-х фазные с изолированной нейтралью, 1-фазные 2-х проводные изолированные от земли, постоянного тока 2-х проводные изолированные от земли.

- Сети свыше 1кВ переменного и постоянного тока с любым режимом земли. Защитному заземлению подлежит оборудование:

- В помещениях с повышенной опасностью и особо опасных,

- Наружных установках при номинальном напряжении выше 42 В переменного тока и 110 В постоянного тока,

- В помещениях без повышенной опасности при переменном токе более 380 В и постоян­ном токе более 440В.

- Во всех взрывоопасных помещениях.

Заземлители бываают естественными и искусственными, выносные и контурные.

По требованию ПУЭ сопротивление заземления должно быть равно или менее 4 см в се­тях до 1 кВ или 10 дм если суммарная мощность источников подключения к сети не более 100 КвА.

В сетях свыше 1 Кв и токами замыкания на землю более 500 А сопротивление заземле­ния должно быть равно или менее 0,5 Ом, для сетей свыше 1 КВ и токами замыкания менее 500 А допускается сопротивление заземления равным или менее 250/ Iз но не более 10 Ом.

Лекция 17

ОБЩИЕ ТРЕБОВАНИЯ К ГРУЗОПОДЪЁМНЫМ И ТРАНСПОРТНЫМ МАШИНАМ.

На судах и в портах применяются разнообразные грузоподъемные машины и механизмы: краны – мостовые, козловые, башенные, стрелочные самоходные и несамоходные, тали, лебедки. Их устройство и эксплуатация должны соответствовать действующим «Правилам устройства и безопасной эксплуатации грузоподъемных кранов». До пуска в работу краны подлежат регистрации в местных органах Госгорохрантруда, за исключением кранов с ручным приводом, кранов мостового типа грузоподъемностью до 1 т., а также башенных и стрелочных кранов грузоподъемностью до 1 т. включительно.

Перерегистрации подлежат краны в следующих случаях:

- при реконструкции – изменении привода, переоборудовании крючковых кранов в грейферные или магнитные, увеличении пролета, удлинении стрелы, усиления крана с целью повышения грузоподъемности и др.

- при передаче крана в другой порт.

Снятие крана с регистрации производиться по письменному заявлению владельца в следующих случаях:

- при списании как пришедшего в негодность;

- при передаче с баланса на баланс другому предприятию.

При регистрации и контрольной проверки состояния грузоподъемной машины и организации обслуживания, предприятие- владелец получает разрешение на его использование. Если грузоподъемные устройства не регистрируются, разрешение на их эксплуатацию дает инженерно-технический работник предприятия по надзору за работой этих машин. Ответственность за содержание этих перегрузочных машин в исправном состоянии приказом начальника порта (района) также возлагается на инженерно-технических работников соответствующей квалификации. После регистрации грузоподъемные машины снабжаются индивидуальными номерами и записываются в журнал учета.

Каждая грузоподъемная машина должна иметь паспорт, установленной формы журналы, документы технического освидетельствования, в которых должны быть указаны: грузоподъемность, регистрационный номер, дата следующего полного технического освидетельствования.

Все вновь установленные или капитально отремонтированные краны до пуска в эксплуатацию должны быть подвергнуты техническому освидетельствованию.

Оно включает внешний осмотр их состояния, проверку механизмов и устройств, а также статическое и динамическое испытания под нагрузкой (пробным грузом). Освидетельствование осуществляется в виде первичного и периодических освидетельствований и в случае необходимости производятся внеочередные технические освидетельствования. Испытания бывают полные они включают статическое и динамическое испытание и частичные – только осмотр. Полные испытания проводятся 1 раз в три года, частичные – ежегодно.

Первичное техническое освидетельствование с проведением грузовых испытаний проходят краны, вступающие в эксплуатацию после монтажа и после полного капитального ремонта, а также краны всех типов, подлежащих регистрации, за исключением кранов отправляемых заводом в собранном виде, а также кранов, первичное освидетельствование которых поручено ОТК завода-изготовителя. Периодическому техническому освидетельствованию подлежат краны, сроки освидетельствования которых устанавливаются владельцем крана (ежегодно); внеочередное техническое освидетельствование производиться после монтажа, вызванного переносом крана на другое место, после реконструкции, после капитального ремонта металлических конструкций или при смене механизма подъема и т.д., после переноса крана в собранном виде (демонтажа). Это освидетельствование проводиться в объеме первичного технического освидетельствования.

Техническое освидетельствование кроме осмотра и проверки включает статическое и динамическое испытания пробным грузом. При таких испытаниях кран устанавливается на горизонтальной площадке, а поворотная часть крана в положение соответствующее наименьшей устойчивости крана.

Статическое испытание имеет целью проверку устойчивости крана, его отдельных элементов жесткости металлоконструкций и их прочности. Статическое испытание осуществляется путем подъема груза массой на 25 % превышающей грузоподъемность машины. При испытании новых кранов груз поднимают дважды – при наименьшем и наибольшем вылете стрелы. Груз поднимают на 0,2 – 0,3 м и выдерживают в таком состоянии в течение 10 мин.

Динамическое испытание проводят после успешного проведения статического и заключается в повторных подъемах и опусканиях груза массой на 10 % превышающего грузоподъемность машины, при этом проверяются действие машины и тормозов.

При использовании грузоподъемных механизмов особое внимание должно быть уделено контролю за состоянием съемных грузозахватных органов и приспособлений: крюков, стропов, цепей, траверсов, сеток грузоподъемной тары, поддонов, грейферов. Их изготовление должно быть централизовано и производиться по утвержденным чертежам. После изготовления или ремонта они подвергаются осмотрам и испытаниям с нагрузкой в 1,25 раза превышающих их грузоподъемность в процессе эксплуатации.

При работе надлежит их осматривать: траверсы – через каждые 6 месяцев, клещи, захваты, тару - через месяц, стропы – через 10 дней. Они должны иметь клеймо или бирку с указанием номера, даты испытания и грузоподъемности.

Канаты, цепи, используемые в грузоподъемных машинах, должны иметь сертификаты об их использовании.

Для обеспечения безопасного производства грузовых работ большое значение имеют специальные приборы и устройства безопасности и эксплуатации, устанавливаемые на грузоподъемных кранах. К ним относятся ограничители грузоподъемности и массы поднимаемого груза, средства защиты кранов от опрокидывания, указатели наклона крана (кренометры), концевые выключатели, анемометры, сигнализаторы, оповещающие о приближении стрелы крана к электропроводам. Наличие и исправное состояние этих приборов исключает аварии и несчастные случаи.

Предприятие – владелец грузоподъемных машин обязан назначить после соответствующей проверки знаний инженерно-технического работника 9или создать группу для надзора за безопасной эксплуатацией подъемных сооружений. Группа из двух человек назначается, если на предприятии имеется более 150 машин. Через каждые 3 года производятся повторные проверки знаний инженеров по надзору. Для непосредственного надзора за работой грузоподъемных машин на участие в каждой смене назначается лицо ответственное за безопасное производство работ по перемещению грузов.

Основное требование техники безопасности при эксплуатации кранов сводиться к следующему:

1. К самостоятельному управлению кранами и их техническому обслуживанию допускаются лица не моложе 18 лет пригодные по состоянию здоровья к данной работе и имеющие удостоверение на право работы на кране данного типа.

2. При работе крана портовый рабочий (крановщик) не имеет права отвлекаться от своих прямых обязанностей, а также производить чистку и смазку механизмов.

3. Крановщику запрещается (без указаний группового механизма) производить самостоятельный ремонт: разборку и регулировку.

4. Крановщик имеет право работать только на исправном кране.

5. Крановщик, как правило, должен работать с сигнальщиком.

6. Все вращающиеся и движущиеся части должны закрываться съемными ограждениями.

7. Крановщик во время своей первой смены несет ответственность за сохранность крана и за последствия, возникшие в случае нарушения им правил ТБ и ТЭ.

Работа крана не допускается при: истекшем сроке освидетельствования, невыполнении предписаний органов гостехнадзора, износе канатов, их повреждении, сходе канатов с блоков или барабанов, деформации, разрыве, износе подвески или крана, неисправности тормозов и фрикционов, появлении посторонних в механизмах, неисправности концевых выключателей, нагреве электрооборудования свыше допустимого, нарушения заземления, неисправности рельсовых подкрановых путей, скорости ветра более 7 баллов (15 м/с), если в паспорте не указана меньшая величина.

Кабина управления крана должна быть освещена в соответствии и со СНИП П-А. 9.71, хорошо защищать крановщика от ветра и атмосферных осадков. Температура в кабине не должна быть ниже 12 градусов.

Все площадки, проходы и галереи расположенные на высоте должны иметь перила высотой 1 метр. Система блокировок должна обеспечивать недоступность входа на кран во время его работы.

Электрифицированные механизмы, подключаются к питающей сети с помощью шлангового кабеля, оборудуются устройствами, обеспечивающими автоматическое выбирание и выдачу кабеля при перемещении крана. Эти устройства снабжаются ограничителями предупреждающими обрыв кабеля при полном его сматывании. Для подключения кабеля к эл.сети на причалах имеются наземные или подземные колонки, в которых допускается подключение кабеля только при снятом напряжении.

Краны оборудуют ограничителями, автоматически отключающими соответствующий двигатель при наивысшем положении гака или грейфера, при высшем и низшим положением стрелы, при подходе к концевым точкам моста, эстакады или причала.

При работе кранами запрещается: поднимать или перемещать контейнер с находящимися в нем людьми, выдергивать зажатый груз, раскачивать груз, оставлять груз на высоте при перерыве в работе, поднимать незакрепленный груз, поднимать груз с подтягиванием, производить штивку груза и обтягивать стропы крепления палубного груза шкентелями, пропущенными через верхний блок стрелы.

Не разрешается поднимать, опускать или перемещать груз с находящимися под ним рабочими. При передвижении гусеничных, автомобильных и железнодорожных кранов – стрела должна быть повернута в направлении движения крана.

При застропе груза следует накладывать стропы без углов и перекруток. В местах перегиба стропов на острые углы груза необходимо накладывать деревянные прокладки или плетенные маты. Угол между ветвями стропов, идущих от крюка, не должен превышать 90 градусов.

На двурогие крюки стропы следует накладывать равномерно на оба рога без перекрутки. Для перемещения груза в горизонтальном положении следует пользоваться парными стропами. Выдергивать зажатые стропы из-под груза запрещается.

Все перегрузочные машины делятся на машины периодического и непрерывного действия. Машины периодического действия – краны, лифты, погрузчики. К машинам непрерывного действия относятся транспортеры, конвейеры, ленточные, ковшовые элеваторы, роликовые рольганги и винтовые – шнеки.

Расположенные вблизи рабочих мест движущиеся части конвейеров, к которым возможен доступ обслуживающего персонала, должен быть огражден. Привод наклонных конвейеров должен быть снабжен автоматическим тормозом для предотвращения обратного движения ленты. Конвейеры в головной и хвостовой частях оборудуются кнопками аварийной остановки. Конвейеры, предназначенные для транспортировки пылевидных и ядовитых грузов, заключается в плотные кожухи, а в местах перегрузки и выделения пыли, снабжаются отводами к местам вытяжной вентиляции.

Элеваторы, предназначенные для предотвращения грузов в вертикальном направлении, снабжаются устройствами, предотвращающими падение цепи или ленты в случае обрыва. Если элеваторы предназначены для сыпучих грузов, то они заключаются в прочные кожухи из стали пропускающие пыль. Расстояние между смотровыми окнами должно составлять не более 4 метров (по всей высоте элеватора), на каждом этаже должно быть не менее одного окна.

Рольганги предназначены для перемещения штучных грузов. Расстояние между роликами рольганга подбирается таким образом, чтобы груз опирался одновременно не менее чем на три ролика и каким образом обеспечивалась бы его устойчивость. Ширина рольганга должна соответствовать ширине груза.

При подаче тяжелых грузов а рольганги необходимо пользоваться подъемным устройством. Перемещение груза вручную по рольгангу допускается при массе груза до 0,5 тонны.

На линиях рольгангов при необходимости устраивают переходные мостики или проходы шириной не менее 0,8 м, закрываемые откидными секциями на прочных петлях.

Шнеки закрываются прочными крышками, а для осмотра и очистки предусматриваются люки. Во время работы шнека запрещается проталкивать руками через смотровые люки застрявшие в желобе грузы, удалять посторонние предметы, производить ремонт.

В качестве внутрипортовых транспортных средств в портах используются погрузчики. Скорость их движения внутри помещений не должна превышать 5 км/час, при движении через железнодорожные переходы, подъездные пути на поворотах – 10 км/час.

Погрузчики перед пуском в эксплуатацию должны быть освидетельствованы и испытаны техническим персоналом, ответственным за работу этих машин после чего должны быть оформлены соответствующие документы. На все погрузчики прикрепляется трафарет с указанием их максимальной грузоподъемности.

При работе с вилочным захватом груз должен быть распределен равномерно на обе лапы, длина выходящей вперед части груза должна составлять не более 1/3 длины лап, при условии, что груз будет находиться на вертикально части вилок.

Запрещается укладывать груз краном непосредственно на захватное устройство погрузчиков, становиться на вилы погрузчика до полного опускания их на поверхность, а также находиться на пути движения погрузчика.

Высота переноса груза при помощи захватного устройства должна быть не менее клиренса машины, а для машин на пневматических шинах не менее 500 мм.

Если работа при помощи автопогрузчика выполняется на территории порта, то длина не просматриваемого водителем пути должна составлять не более 8 м на открытых площадках и не более 5 м при работе на складе.

Максимальный угол уклона, по которому разрешается транспортировать грузы, должен быть на 3 град. Меньше возможного угла наклона рамы погрузчика. Коэффициент устойчивости погрузчиков относительно оси колес должен составлять не менее 1,15 при самом неблагоприятном положении груза на машине.

Лекция 18

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ОБЩЕСУДОВЫХ И

ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ.

1. Обеспечение безопасности при погрузочно-разгрузочных работах (ПРР).

2. Безопасность при работе с промысловыми устройствами.

3. Безопасность труда при работе со шлюпочными устройствами и спасательных работах.

КЗОТ возлагает на первых руководителей предприятий (судов) ответственность за выбор максимально безопасных способов ПРР.

Все лица, непосредственно занятые на грузовых работах обязаны носить каски. К перемещению грузов массой более 50 кг допускаются мужчины старше 18 лет, при условии, что подъем груза и снятие его производится с помощью других грузчиков, перемещение грузов массой более 80 кг осуществляется мех.средствами (тачки, тележки).

Основные причины травматизма при ПРР:

- неисправность оборудования,

- неудовлетворительное содержание рабочих мест (плохое освещение, загроможденность, скользкие трапы, крутой подъем),

- отсутствие предохранительных ограждений у механизмов и опасных мест,

- нарушение безопасных приемов работ на отдельных ПРР,

- несогласованность в действиях отдельных рабочих в бригаде,

- отсутствие необходимого инструмента, контроля и руководства при ПРР.

Перед началом ПРР для предотвращения НС необходимо тщательно проверить исправность мех.средств и их устойчивость, о результатах осмотра сделать запись в журнале тех.осмотра. В ночное время места погрузки (разгрузки) должны быть хорошо освещены.

При перемещении грузов Правилами ТБ запрещается находиться в зоне работы стрелы с грузом.

К работе с механизмами допускаются только лица, прошедшие специальное обучение и имеющие соответствующее удостоверение.

По окончании работы или в перерыве нельзя оставлять груз в подвешенном состоянии, при вынужденных остановках надо груз опустить и отключить питание крана.

Погрузка и разгрузка штучных грузов производиться в специальной таре или контейнерах. При подъеме грузов на открытых платформах надо оградить их бортами, высота которых должна превышать высоту уложенного штучного груза не менее чем на 100 мм.

При горизонтальном перемещении груз поднимают на высоту не менее 1 м над предметами, встречающимися на пути. Для предупреждения НС при выполнении ПРР не допускается скопления большого количества людей.

Частой причиной травматизма является разрыв канатов и тросов. Канаты и тросы делятся на: стальные, нейлоновые и растительные.

Канаты свиваются: проволока в пряди, пряди свиваются в канат. По особенностям свивки канаты делятся на крестовые, односторонние и комбинированные.

		На рисунке показана расчетная схема. Величину допускаемого натяжения чалочных стропов S в зависимости от угла наклона их к вертикали α определяют по формуле: где Q – вес груза, n – число ветвей чалочного каната, α – угол наклона каждой ветки чалочного каната к вертикали, град
	α, град
	m		1,15	1,42

Расчетное разрывное усилие троса P=K·S, где K – коэффициент запаса (3-12). По расчетному значению Р выбирается необходимый канат (его диаметр и тип).

За состоянием тросов необходим постоянный контроль. Предельно допустимый износ тросов: количество оборванных проволок на шаг свивки на длине 8 диаметров троса, должно быть не более 10 % от общего их числа.

Основными причинами травматизма при обслуживании промыслового оборудования являются: нарушения сроков профилактического осмотра и ремонта оборудования, неисправности и износ тормозных и стопорных устройств, ограждений, сигнализации и предохранительных приспособлений, неправильные приемы труда, несоблюдение инструкций по охране труда, разрыв стропов, ваеров, деталей сцепки и других гибких связей и др.

В целях безопасности перед пуском промыслового оборудования и грузовых устройств необходимо предупредить людей, работающих с канатами, грузом и орудиями лова. Пуск промысловых механизмов и грузовых лебедок должен производиться плавно, без рывков.

Во время выборки и травления канатов и орудий лова необходимо: следить за нагрузкой механизмов и своевременно изменять режим их работы, не допуская перегрузки, следить за натяжением канатов и орудий лова и своевременно регулировать скорость их выборки и травления, не допуская образования колышек, обеспечить правильную выборку и укладку орудий лова, следить за проходом вертлюгов, скоб и других соединительных деталей через блоки, ролы, направляющие ролики, клюзы и в необходимых случаях своевременно снижать скорость выборки и травления.

Для повышения безопасности при работе с турачками необходимо выполнять следующие требования: во избежание проскальзывания каната на турачках перед выборкой и травлением необходимо наложить не менее 5 шлагов на остановленную турачку, пуск механизма производить только после того, как на турачку будут наложены шлаги; травление канатов с турачки производить только путем пуска механизмов на обратный ход;

выбранный конец каната должен разноситься или укладываться в бухту в месте, безопасном для работающих людей.

В целях безопасности промысловая палуба должна быть чистой, освобождена от посторонних предметов, систематически смываться водой и очищаться от чешуи, слизи, жира, отходов рыбы и морепродуктов, снега, льда. При выполнении промысловых операций, находящиеся на промысловой палубе люки грузовых трюмов и выходящие на промысловую палубу двери должны быть закрыты. Открывать люки трюмов разрешается только во время выливки улова в трюм.

Перед выметом орудий лова необходимо, чтобы поверхность палуб, площадок, слипов была гладкой. Обращается внимание на правильную укладку орудий лова. При укладке орудий лова не следует допускать, чтобы в них попадали посторонние предметы.

При выполнении операций по выборке орудий лова сетевую часть разрешается брать руками только тогда, когда она находится на планшире, ни в коем случае не перегибаясь за борт.

Администрация судна должна определить безопасные места. Ими могут считаться такие, в которых обеспечивается полная и максимальная безопасность находящихся там людей при обрывах каната, поломках блоков, промысловых механизмов и устройств. По окончании выполнения каждой отдельной операции с орудиями лова лица, участвующие в выполнении их, должны уйти в безопасное место.

Правилами по ТБ запрещается:

- переходить через орудия лова и находящиеся под нагрузкой не огражденные канаты, проходить под ними, поправлять их руками,

- при укладке выбираемого каната в бухты становиться на них или находиться внутри них,

- при травлении канатов и орудий лова находиться ближе 1 м от вращающихся блоков, роликов турачек и т.п.,

- работать одному человеку с ходовым концом каната или орудия лова и одновременно управлять механизмом,

- одному человеку выбирать канаты и орудия лова и одновременно укладывать их,

- наматывать на руки или вокруг частей тела канаты, стропы, шнуры и лини при их выборке, травлении и нахождении их под нагрузкой,

- находиться непосредственно на орудиях лова, промысловых буях за бортом судна или на плаву,

- выполнять работы, перегибаясь через борт судна, без страховочного конца,

- выбирать и травить канаты, на которых имеются колышки, расправлять колышки на движущихся канатах,

- при подъеме орудий лова находиться под ними, а также между ними и бортом судна, надстройками, находиться под блоками, шкивами, барабанами под нагрузкой, а также вблизи них со стороны внутреннего угла натяжения канатов или орудий лова.

При подготовке к швартовым операциям необходимо задраить иллюминаторы, которые находятся на уровне причалов или корпуса швартуемого судна, трос вытравливают из бухт и разносят по палубе. После этого надо подготовить кранцы и аккуратно их уложить в достаточном количестве. В темное время суток мета, где проводятся швартовые операции должны быть освещены.

При швартовке судна подача бросательного конца производиться только после его привязывания к швартовому тросу и команды «Берегись!».

Для передачи бросательного конца в свежую погоду и при сильном волнении моря применяют линемётные устройства.

Заводить швартовый трос с помощью шлюпок разрешается только при незначительной силе ветра и только на акватории порта. При этом ходовой конец крепиться к шлюпке таким образом, чтобы в случае необходимости его можно было быстро отдать. Опасно находиться в кормовой части шлюпки, если там должен вытравливаться трос.

Швартовый трос заводиться на кнехт шлагами в виде восьмерки и удерживается на нем силой трения. Для надежного удержания судна надо набросить 5-6 шлагов троса. В месте пересечения на верхнюю часть шлагов (между тумбами) на трос накладываются схватки.

Правилами ТБ при швартовых операциях запрещается протаскивать швартовые концы через клюзовые отверстия без применения специальных крючков, перегибаться через фальшборт или держать руки на планшире фальшборта, подавать на берег швартовые тросы с колюшками, подбирать швартовый торс до освобождения его из шлюпки и отходе его в сторону, подбирать или стравливать швартовый трос во время нахождения человека на бочке, находиться внутри бухт или шлагов разнесенного троса во время подачи швартовых тросов, заводить трос на турачку следует только снизу и держать ходовой конец подбираемого или стравливаемого троса на расстоянии менее 1-1,5 м от барабана швартового механизма или кнехта.

Швартовка судна в море или на открытом рейде не допускается, если волнение или крен превышают установленные правилами нормы.

Во время работы со швартовыми концами и устройствами как у причала в порту, так и в открытом море нельзя пускать в действие швартовые механизмы без команды вахтенного помощника капитана. Запуская брашпиль, предварительно надо убедиться в разобщении цепного барабана. Лицо, отводящее стопор, должно находиться со стороны натяжения троса после его освобождения от стопора. При выбирании или стравливании троса, а также во время работы с ним у кипов и роульсов опасно находиться вблизи и на линии направления тяги троса. Опасно также накладывать дополнительные троса на турачку или стравливать его с вращающихся турачек швартового или промыслового механизма во время ее вращения. При швартовке в открытом море запрещается закладывать швартовый трос в вожаковый полуклюз. Несоблюдение этих правил может привести к несчастному случаю.

Следует учитывать, что при швартовке в свежую погоду малых судов к большим, вследствие рывков часто обламываются кнехты или разрываются швартовые тросы.

Для обеспечения безопасности труда при швартовых операциях на судах широко применяются кнехты с вращающимися тумбами, обладающими возможностью регулирования натяжения швартования. Кроме того, на многих транспортных судах устанавливаются устройства для полуавтоматической отдачи швартового конца.

Правилами запрещено устанавливать трапы и сходни в районе грузовых стрел и кранов, в местах отливных и забортных отверстий (шпигатов) или мусорных рундуков, так как эта зона у борта судна характеризуется повышенной опасностью. Нельзя также устанавливать трапы под углом более 45 градусов, так как слишком крутой спуск затрудняет проход людей и создает опасность при передвижении.

На судах небольшого тоннажа (типа СРТМ-К, МРТ, СРТМ-М) с невысоким бортом для безопасного схода с судна применяют деревянные сходни, которые изготавливают из досок толщиной 5 см. Ширина сходней при переходе в обе стороны должна быть не менее 1,5 м. На доски трапа-сходни через 340 см нашивают бруски; а с боков делают поручни высотой 1 м.

Если суда стоят бортами друг к другу, то для безопасного прохода с судна на судно применяют перекидной мостик. В зимнее время трапы и сходни должны быть тщательно очищены от снега и льда и посыпаны песком или солью.

На борту судна у трапов или сходней должен находиться спасательный круг и бросательный конец длиной не менее 27 м., а в нижней части трапа натягиваться предохранительная подтраповая сетка. Вахтенный матрос обязан следить за исправностью трапа и леерного ограждения, а ночью также за его освещением.

Работа со спасательными средствами.

Контроль за соблюдением техники безопасности при спуске и подъеме спасательных средств возлагается на командира шлюпки, утвержденного расписанием.

Шлюпочные операции должны проходить четко, быстро и организовано, поэтому перед спуском и подъемом шлюпки командир обязан убедиться в исправной работе шлюпочного устройства. Если спусковое устройство комбинированное (механическое и ручное), надо во избежании несчастного случая отключить ручной привод. Перед спуском шлюпки командир также следит за тем, чтобы пробки в её днище были закрыты. Необходимо убедиться, что лебедка и тормоза находятся в исправном состоянии.

Лица, вкладывающие и закладывающие шлюптали, должны стоять у талей со стороны мидель-шпангоута шлюпки. Блоки надо брать двумя руками только за щеки. Находиться между шлюпталями и штевнями во время спуска или подъема шлюпки опасно. Спуск шлюпки при запутанных лопарях правилами не допускается. Чтобы вывалить шлюпку за борт, ее несколько приподнимают при помощи шлюпталей над кильблоками и, отдав бакштаги, вываливают за борт. Затем вытравливают тали, внимательно наблюдая за тем, чтобы нос и корма шлюпки опускались равномерно. Как только шлюпка надежно станет на воду и гаки получают достаточную слабину, шлюптали необходимо раздернуть и выложить.

Если невозможно опустить штатный трап, то спускаться в шлюпку следует только по штормтрапу, все члены судоэкипажа должны надеть нагрудники или спасательные жилеты.

Во время подхода к судну или причалу в свежую погоду следует держаться как можно ближе к трапу, умело маневрируя и оставляя свободное водное пространство для работы веслами. Переходить их шлюпки на трап и наоборот, следует в момент ее нахождения на гребне волны. В это время на трапе должен находиться матрос, помогающий безопасно сходить с шлюпки на трап.

Для подъема шлюпок на борт предварительно надо осмотреть шлюп-тали, а также спустить нижние блоки настолько низко, чтобы их без затруднения можно было заложить за гаки при подходе шлюпки. Поднимать шлюпку на борт надо с подветренной стороны.

На судах промыслового флота широко применяются плоты. Они устанавливаются на специальных приспособлениях в наклонном положении.

При отдаче стопорного устройства плот под действием собственного веса соскальзывает в воду. Плот снабжен надувным устройством, состоящим из баллона с жидкой углекислотой. По периметру его крепиться леер. При сбрасывании плота в воду штерт рывком открывает клапан баллона и через 1 минуту оксид углерода заполняет его оболочку. Для удобства входа на плот из воды имеется штормтрап. Над плотом натягивается тент оранжевого цвета.

Для всех членов экипажа на судне хранятся спасательные жилеты, они снабжены свитком и электрической лампочкой с водоналивной батареей. Лампочка дает свет в течение 16 ч и обеспечивает дальность видимости не менее 2 миль.

Лекция 19

ОРГАНИЗАЦИЯ ТРУДА ПРИ ВЕДЕНИИ ОБЩЕСУДОВЫХ РАБОТ

(для всех морских специальностей)

Организация любого трудового процесса на судах должна предусматривать необходимые мероприятия, обеспечивающие безопасность работающих.

Правильно организовать рабочие места и провести расстановку рабочей силы, а также обеспечить всех работающих спецодеждой и необходимыми индивидуальными защитными средствами – одна из главных обязанностей администрации судна. К основным мероприятиям по организации рабочих мест относятся: обеспечение безопасного доступа к рабочему месту, а в случае эвакуации – к спасательным средствам, обеспечение правильной передачи команд и распоряжений, устройство необходимых ограждений, защитных устройств, надписей, обеспечение работающих необходимым инструментом, приспособлениями и такелажем, осуществление специальных мероприятий в зависимости от специфики работ.

Полы на тех рабочих местах, где по роду работ может быть скользко, должны иметь рифленую или ячеистую поверхность.

Рациональное планирование рабочих мест предполагает прежде всего установление удобных и безопасных зон для выполнения трудовых операций и соответствующее размещение всего необходимого для работы оборудования.

Приспособления устанавливаются на палубе или стеллажах так, чтобы при качке судна, толчках или вибрации они не опрокидывались. Все тяжелые запасные части, приспособления надежно крепятся в положении по-походному в специально предусмотренных для этой цели местах.

Рабочие места нельзя размещать в опасных зонах. Эти зоны по характеру действия опасных факторов определяются временем и размерами, а следовательно, могут быть как постоянными, так и временными, то есть изменяющимися в размерах от времени и характера действия опасного фактора.

Администрация судна, организуя работу вблизи опасных зон, обязана проверить наличие необходимых оградительных и защитных устройств, знаков и надписей. При отсутствии или неисправности – постоянных ограждений – устанавливаются временные. Согласно правилам ТБ ограждения устанавливаются на все открытые проемы в палубах, на рабочих местах, площадках, расположенных не выше 0,5 м. Кроме того, ограждаются все движущиеся части оборудования, а также трассы, расположенные в проходах и вблизи рабочих мест, места возможного прорыва горячей воды, пара, ядовитого газа и разброса твердых частиц.

Ограждения проемов и площадок, расположенных на высоте, должны устанавливаться таким образом, чтобы исключить возможность травмирования работающих.

Дата добавления: 2014-01-06
