Закалка

После механической обработки изделие, как правило, подвергают упрочняющей т/о. Наиболее распространенным видом упрочняющей т/о углеродистых сталей является закалка с последующим отпуском.

Закалка – процесс нагрева стали выше Ас₃ или Ас т (полная закалка) или Ас₁ (неполная закалка) на (30 – 50^оС) с последующим быстрым охлаждением.

Цель закалки – получение высокой твердости и заданных физико-механических свойств. При содержании углерода менее 0,2% сталь практически не закаливается. Чем больше углерода, тем больше способность принимать закалку, и тем больше твердость.

Способность стали приобретать высокую твердость после закалки называется закаливаемостью.

Способность стали закаливаться на определенную глубину называется прокаливаемостью.

Прокаливаемость зависит от химического состава стали (наличия легирующих элементов), размеров детали и условий охлаждения. Чем больше устойчивость переохлажденного аустенита, тем больше прокаливаемость. Характеристикой прокаливаемости является критический диаметр, т.е. максимальный диаметр цилиндрического прутка, который прокаливается полностью в охлаждающей среде.

Режимы закалки Нагрев сталей -доэвтектоидной до Ас₃ + (30 – 50^оС)

эвтектоидной до Ас₁ + (30 – 50^оС)

заэвтектоидной до Ас₁ + (30 – 50^оС)

Схема структурных превращений в доэвтектоидной стали при закалке:

Нагрев > Ас₃ на (30 – 50^оС) при полной закалке позволяет получить мелкозернистый аустенит и, соответственно, после охлаждения – мелкокристаллический мартенсит.

Нагрев > Ас₁ на (30 – 50^оС) при неполной закалке приводит к сохранению в структуре кристаллов доэвтектоидного феррита, что снижает твердость и прочность стали.

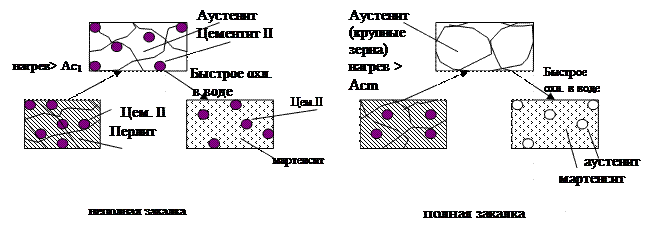

Схема структурных превращений в заэвтектоидной стали при закалке:

Нагрев заэвтектоидной стали > Ас₁ на (30 – 50^оС) при неполной закалке приводит к образованию структуры мартенсита с включениями вторичного цементита. Кристаллы цементита тверже кристаллов мартенсита, поэтому твердость стали выше, чем при полной закалке.

Заэвтектоидные стали предварительно подвергают сфероидизации, поэтому избыточный Fe₃C_II округлой формы не вызывает снижения вязкости.

Нагрев > Аcm при полной закалке приводит к укрупнению зерна аустенита, а в результате быстрого охлаждения - к образованию крупноигольчатого мартенсита с повышенным количеством остаточного аустенита. В этом случае твердость и прочность стали будут ниже, чем при неполной закалке.

Для получения мартенситной структуры необходимо переохладить аустенит до М_н, следовательно скорость охлаждения должна превышать критическую скорость закалки V_кр

Для углеродистых сталей необходимо очень резкое охлаждение (≈ 1000 ^оС/сек), поэтому в качестве охлаждающей среды используют холодную воду или воду с добавлением соли или едкого натра.

Многие легированные стали приобретают мартенситную структуру при охлаждении в холодных или подогретых маслах (≈ 100 ^оС/сек), а высоколегированные – на воздухе (≈ 10^оС/сек).

Дата добавления: 2014-01-06
