Диаграммы состояния сплавов

Диаграмма состояния – это графическое изображение фазового состояния сплавов в зависимости от температуры нагрева и концентрации компонентов. По существу это наглядное изображение процесса кристаллизации и превращений в твердом состоянии в группе сплавов.

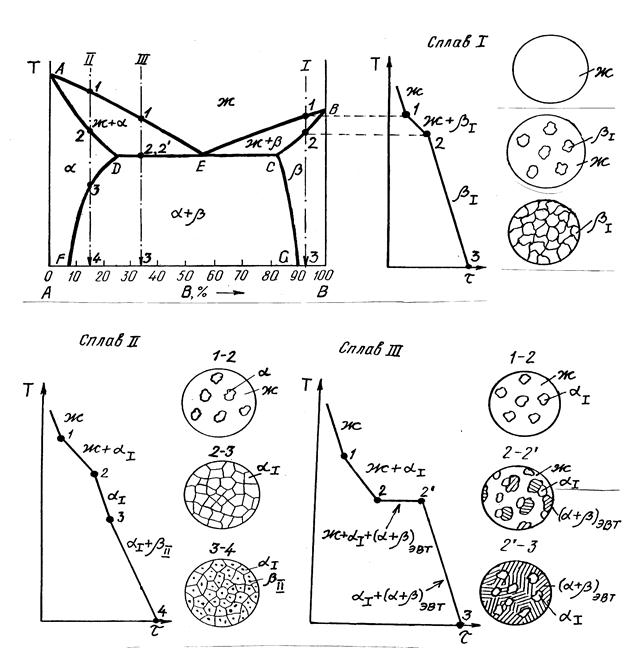

Рис. 2.3. Диаграмма состояния эвтектического типа (а), кривые охлаждения и последовательность затвердевания для однофазного сплава (б), сплава

с вторичной фазой (в), и сплава с эвтектикой (г)

Эту группу в металловедении называют система, например, «система Cu-Ni». На рис. 2.3 приведен пример двухкомпонентной системы с эвтектикой и ограниченной растворимостью компонентов.

При построении диаграммы состояния системы «А–В» по оси абсцисс изменяется содержание компонента В от 0 до 100 %, а по оси ординат – температура (рис. 2.3, а). В системе образуются твердые растворы a и b: a – раствор компонента В в А, b – раствор компонента А в В. Линии на диаграмме состояния соответствуют началу и концу фазовых превращений. Эти линии делят диаграмму на области, которые могут быть однофазными (ж, a, b) или двухфазными (ж+a, a+b). Линии АЕ и ЕВ – две ветви линии ликвидуса. Они соответствуют началу кристаллизации сплавов. Линии AD и CB – две ветви линии солидуса. Они соответствуют окончанию кристаллизации сплавов. Линия DEC – эвтектическая горизонталь, она соответствует области кристаллизации эвтектики в сплавах: ж.фаза ® (a+b)_ЭВТ. Эвтектика – это особая структура. Она представляет собой смесь кристаллов твердых фаз, которые кристаллизуются совместно из расплава при постоянной температуре (эвтектика от греч. «легкоплавящийся»). Ниже солидуса и эвтектической горизонтали все сплавы системы находятся только в твердом состоянии.

Линии DF и CG – линии предельной растворимости. Кривая DF отражает изменение растворимости компонента В в a‑твердом растворе, кривая CG – растворимость компонента А в b-твердом растворе. С повышением температуры растворимость компонентов друг в друге возрастает и достигает максимума при эвтектической температуре в точках D и C.

По диаграмме состояния можно анализировать процесс превращений в сплаве и указать какой вид будет иметь структура сплава после кристаллизации. Вертикаль на диаграмме соответствует концентрации компонентов рассматриваемого сплава. Анализ кристаллизации проводят по кривой охлаждения в координатах «температура–время». Перегибы на кривой охлаждения отмечают изменение фазового состава сплава. Чистые компоненты и эвтектики кристаллизуются при постоянной температуре, поэтому на кривой охлаждения образуется площадка. Точка Е разделяет сплавы на доэвтектические и заэвтектические, сплав концентрации в точке Е называют эвтектическим.

Сплав I после затвердевания состоит из однородного b-твердого раствора (рис. 2.3, б). Сплав II непосредственно после затвердевания состоит из твердого раствора a. Затем, при медленном охлаждении сплава до комнатной температуры, из-за уменьшения растворимости компонента В из a-фазы выделяются частицы b-фазы. Фазу a_I называют первичной фазой, фазу b_II – вторичной фазой. Вторичная фаза выделяется в виде дисперсных, т. е. очень мелких частиц и равномерно распределенных частиц (рис. 2.3, в). Структура сплава III состоит из первичных зерен a-твердого раствора и эвтектики (a+b)_ЭВТ (рис. 2.3, г). Эвтектический сплав IV состоит только из эвтектических колоний.

В большинстве промышленных сплавов, одна из фаз эвтектики является твердым раствором на базе металла, а вторая фаза – химическим соединением. По характеру микроструктуры на шлифе (на срезе), эвтектику называют пластинчатой, зернистой, игольчатой, т. к. фазы выглядят как отдельные структурные составляющие. Но специальные исследования позволили выяснить, что в пределах эвтектической колонии каждая из фаз является непрерывной: колония растет из одного центра и представляет собой сросток двух разветвленных кристаллов. Поэтому, по объемному строению эвтектики подразделяют только на два типа: матричные и каркасно-матричные.

Если химическое соединение не растворяет в своей кристаллической решетке исходные компоненты сплава, то его принято считать самостоятельным компонентом. Это явление можно рассмотреть на примере диаграммы «железо-углерод» (рис. 2.4, а). Концентрация углерода изменяется от 0 до 6,67 %, при этом, количество карбида железа Fe₃C изменяется от 0 до 100 %, следовательно, для изучения сплавов системы «Fe–C» целесообразно использовать диаграмму системы «Fe–Fe₃C».

Превращения в твердом состоянии отражаются на диаграммах аналогично кристаллизации (рис. 2.4, а). Например, в системе «Fe–Fe₃C» из расплава кристаллизуется высокотемпературная фаза g (АС – ликвидус; АЕ – солидус; АСЕ – двухфазная область жидкость+g). После затвердевания сплава g-фаза некоторое время остается стабильной, но затем при охлаждении ниже линии GS образуется низкотемпературная фаза a, а при охлаждении ниже линии SЕ – образуется карбид железа. Эти процессы идут до температуры 727 °С. В сплаве, содержащем 0,8 % С – g-фаза остается стабильной до 727 °С. При 1147 °С из расплава кристаллизуется эвтектика (g+Fe₃C), ECF – эвтектическая горизонталь; эвтектика охлаждается до 727 °С без каких либо изменений. Затем, во всех сплавах системы «Fe-Fe₃C» в твердом состоянии при 727 °С из γ-фазы одновременно образуются две новые фазы (α+Fe₃C), такую структуру называют эвтектоид. Процесс идет при постоянной температуре, его называют эвтектоидным превращением или распадом, PSK – эвтектоидная горизонталь (рис. 2.4, а). На рис. 2.4, б представлена последовательность образования эвтектоида (a+Fe₃C) из g-фазы при 727 °С.

а) б)

Рис. 2.4. Фазовая диаграмма Fe–C (а), схема эвтектоидного превращения при 727 ° С (б)
