Противопожарные водопроводы зданий

Для обеспечения возможности тушения пожара внутри зданий в них устраивают противопожарные водопроводы. Тушение пожара водяными системами пожаротушения может выполняться вручную, с помощью специальных приспособлений размещаемых в пожарных шкафах, или автоматически, без участия человека.

Для ручного тушения пожара устраиваются противопожарные водопроводы с пожарными кранами. Они предназначены для тушения водой очагов возникновения пожара и защиты от огня путей эвакуации людей из здания. Нормами установлен перечень жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий, таблица 4.5.1, в которых обязательно устройство противопожарных водопроводов с пожарными кранами, а также минимальные расходы воды на пожаротушение.

Таблица 4.5.1.

Объекты, в которых требуется устраивать противопожарные водопроводы

Жилые, общественные и административно-бытовые здания и помещения	Число струй	Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю
1. Жилые здания: при числе этажей от 12 до 16		2,5
то же, при общей длине коридора св. 10 м		2,5
при числе этажей св. 16 до 25		2,5
то же, при общей длине коридора св. 10 м		2,5
2. Здания управлений: высотой от 6 до 10 этажей и объемом до 25 000 м^3		2,5
то же, объемом св. 25 000 м^3		2,5
при числе этажей св. 10 и объемом до 25 000 м^3		2,5
то же, объемом 25 000 м^3		2,5
3. Клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой	Согласно СНиП 2.08.02-89*
4. Общежития и общественные здания, неуказанные в поз. 2: при числе этажей до 10 и объемом от 5000 до 25 000 м^3		2,5
то же, объемом св. 25 000 м^3		2,5
при числе этажей св. 10 и объемом до 25 000 м^3		2,5
то же, объемом св. 25 000 м^3		2,5
5. Административно-бытовые здания промышленных предприятий объемом, м^3: от 5000 до 25 000		2,5
св. 25 000		2,5

Необходимость устройства противопожарного водопровода с пожарными кранами в производственных и складских зданиях устанавливается нормами в зависимости от степени огнестойкости здания, категории по пожарной опасности и объема здания.

Противопожарный водопровод с пожарными кранами может устраиваться совмещенным с хозяйственно-питьевым водопроводом или раздельным. Схема совмещенного хозяйственно – противопожарного водопровода приведена на рис. 4.3.5. Систему пожаротушения образуют пожарные стояки, присоединяемые к кольцевой разводящей магистрали, к которым на каждом этаже присоединяются пожарные краны, предназначенные для водоразбора при тушении пожара. Пожарные краны вместе с приспособлениями для тушения пожара – пожарными рукавами (шлангами) и стволами размещаются в пожарных шкафах, рис. 4.5.1.

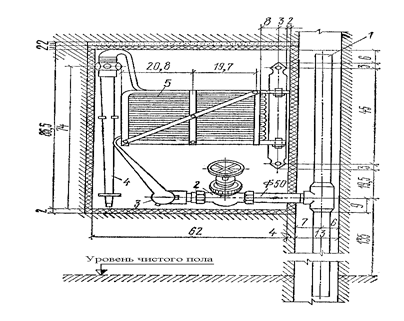

Рис. 4.5.1. Пожарный шкаф.

1 – пожарный стояк; 2 – пожарный кран; 3 – быстросмыкающееся соединение; 4 – ствол; 5 – рукав (шланг).

Ствол оснащается наконечником (спрыском) диаметром от 13 до 22 мм, предназначенным для формирования струи. Длина рукава и диаметр спрыска определяются расчетом, исходя из необходимости орошения всех точек помещения и подачи расчетного объема воды на пожаротушение.

Минимальный радиус действия пожарного крана равен 16 м.

Свободные напоры у внутренних пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части здания. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее:

6 м — в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м;

8 м — в жилых зданиях высотой свыше 50 м;

16 м — в общественных, производственных и вспомогательных зданиях промышленных предприятий высотой свыше 50 м.

Гидростатический напор в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 45 м.

При расчетном напоре в сети противопожарного водопровода, превышающем 45 м, необходимо предусматривать устройство раздельной сети противопожарного водопровода.

Гидростатический напор в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного пожарного крана не должен превышать 90 м.

При определении мест размещения и числа пожарных стояков и пожарных кранов в зданиях необходимо учитывать следующее:

в производственных и общественных зданиях при расчетном числе струй не менее трех, а в жилых зданиях — не менее двух на стояках допускается устанавливать спаренные пожарные краны;

в жилых зданиях с коридорами длиной свыше 10 м, а также в производственных и общественных зданиях при расчетном числе струй две и более каждую точку помещения следует орошать двумя струями — по одной струе из двух соседних стояков (разных пожарных шкафов).

Пожарные краны устанавливают на высоте 1,35 м над полом помещения и размещают в шкафчиках, имеющих отверстия для проветривания, приспособленных для их опломбирования и визуального осмотра без вскрытия. Спаренные пожарные краны допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.

В пожарных шкафах производственных, вспомогательных и общественных зданий следует предусматривать возможность размещения двух ручных огнетушителей. Каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10, 15 или 20 м и пожарным стволом.

В здании или частях здания, разделенных противопожарными стенами, необходимо применять стволы, спрыски и пожарные краны одинакового диаметра и пожарные рукава одной длины.

Пожарные краны устанавливают преимущественно у входов, на площадках отапливаемых (за исключением незадымляемых) лестничных клеток, в вестибюлях, коридорах, проходах и других наиболее доступных местах, при этом их расположение не должно мешать эвакуации людей.

Системы автоматического пожаротушения не предусматривают участия человека в тушении пожара и включаются в работу автоматически по сигналам датчиков пожарной сигнализации. Различают спринклерные и дренчерные системы автоматического пожаротушения.

Спринклерные системы автоматического пожаротушения применяют для защиты помещений с повышенной пожарной опасностью – встроенные помещения для хранения автомобилей, а также здания многоуровневых стоянок; крупные торговые центры с общей площадью 3600 м² и более; театры и культурно-зрелищные комплексы большой вместимости.

Схема спринклерной системы автоматического пожаротушения приведена на рис. 4.5.2. Принцип пожаротушения, используемый спринклерной системой, основан на орошении очага возгорания водой, разбрызгиваемой специальным устройством – спринклером 1. Спринклер представляет собой герметичную конструкцию, имеющую замок из легкоплавкого сплава, с температурой плавления от 70 до 95 ^ОС. При повышении температуры воздуха в очаге пожара до температуры плавления материала замка, он разрушается, и спринклер орошает очаг пожара водой. Устанавливаются спринклеры в верхней зоне помещения. Площадь поверхности пола, орошаемой одним спринклером, составляет около 10 м².

Рис. 4.5.2. Схема спринклерной системы автоматического пожаротушения.

1 - спринклер; 2 – распределительные трубопроводы; 3 – главный питательный трубопровод; 4 – контрольно-сигнальный клапан; 5 – главная задвижка;

6 – магистральный трубопровод; 7 – насосная установка; 8 – водонапорный бак; 9 – аварийное выключение 10 – водомерный узел; 11 – наружная водопроводная сеть; 12 - водопроводный колодец.

Для подачи воды к спринклерам под потолком помещения прокладываются распределительные трубопроводы 2, в которые вода поступает из главного питательного трубопровода 3 через контрольно-сигнальный клапан 4 и главную задвижку 5. Контрольно-сигнальный клапан срабатывает при разрушении спринклера и соответствующем падении напора воды в главном питательном трубопроводе.

При срабатывании клапана включается сигнализация о пожаре и открывается доступ воде от водопитателей системы. В начальный период тушения пожара вода к спринклерам поступает от водонапорного бака 8, а затем включается насосная установка 7 и подает воду на тушение пожара с расходом от 30 до 50 л/с из наружной водопроводной сети 11. Минимальный объем водонапорного бака составляет 3 м³. После окончания тушения пожара и восстановления спринклеров водонапорный бак заполняется водой из наружной водопроводной сети.

Дренчерные установки пожаротушения отличаются от спринклерных отсутствием замков на разбрызгивателях (дренчерах). Подача воды к разбрызгивателям дренчерных систем может осуществляться автоматически, путем открытия клапана, срабатывающего по сигналу датчика пожарной сигнализации, или вручную, открыванием задвижки на подающем трубопроводе. В отличие от спринклеров, при включении дренчерной установки происходит истечение воды через все разбрызгиватели системы, при этом, в зависимости от назначения установки, может орошаться вся защищаемая площадь помещения, или создаваются водяные завесы, препятствующие распространению огня от очага возгорания.

Расстояние между дренчерами, защищающими отдельные участки или все помещение, принимают не более 3 м.

Дренчерные водяные завесы предусматривают в противопожарных зонах, свободных от технологического оборудования и материалов.
