График Никурадзе

Если для гидравлически гладких труб коэффициент потерь на трение вполне определяется числом Рейнольдса, то для шероховатых труб зависит ещё и от шероховатости внутренней поверхности трубы. При этом важен не абсолютный размер бугорков шероховатости, а отношение этого размера к радиусу (или диаметру) трубы, т.е. так называемая относительная шероховатость . Одна и та же абсолютная шероховатость может совершенно не оказывать влияния на сопротивление трубы большого диаметра, но способна значительно увеличить сопротивление трубы малого диаметра. Кроме того, на сопротивление влияет характер шероховатости. Простейшим случаем будет тот, когда все бугорки шероховатости имеют один и тот же размер и одинаковую форму, т.е. при так называемой равномерно распределённой зернистой шероховатости.

Таким образом, в этом случае коэффициент зависит как от Рейнольдса, так и от отношения (или ):

(1.83)

Характер влияния этих двух параметров на сопротивление труб отчётливо виден из графика, который является результатом опытов И.И. Никурадзе.

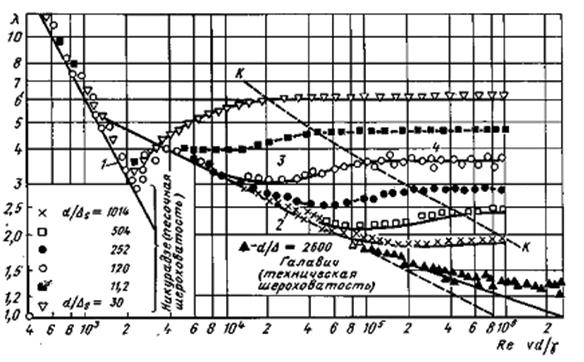

  Рис 1.23. Экспериментальная зависимость гидравлического коэффициента трения А, от числа Рейнольдса и относительной гладкости при песоч­ной шероховатости (график Никурадзе)

И.И. Никурадзе испытал на сопротивление ряд труб с искусственно созданной шероховатостью на их внутренней поверхности. Шероховатость была получена путём приклейки песчинок определённого размера,. Полученного просеиванием песка через специальные сита. Тем самым была получена равномерно распределённая зернистая шероховатость. Испытания были проведены при широком диапазоне относительных шероховатостей (), а также чисел

  Рис. 2.24. Экспериментальные зависимости гидравлического коэффициента трения от числа Рейнольдса и относительной гладкости стенок для промыш­ленных труб с неравномерной шероховатостью

Re (). Результаты этих испытаний представлены в виде кривых зависимости от для ряда значений .

Из графика можно сделать следующие выводы:

1. При ламинарном течении шероховатость на сопротивление не влияет.

2. Критическое число Рейнольдса от шероховатости практически не зависит;

3. В области турбулентного течения, но при небольших Re и шероховатость на сопротивление не влияет;

4. При больших Re и больших относительных шероховатостях коэффициент перестаёт зависеть от Re и становится постоянным для данной относительной шероховатости.
