Фрезерные станки
На фрезерных станках обрабатываются плоскости, фасонные поверхности, канавки, нарезаются наружные и внутренние резьбы, зубчатые колёса и многолезвийные инструменты с прямыми и винтовыми зубьями (фрезы, развёртки и др.) Фрезерные станки общего назначения бывают:
1. Консольные (с консольным столом), в том числе а) вертикальные; б) горизонтальные; в) широкоуниверсальные. 2. Бесконсольные (или иначе с крестовым столом). Они чаще вертикальные, но есть и горизонтальные.
3. Продольно-фрезерные. Они бывают одностоечные и двухстоечные.
4. Специализированные (например, карусельно-фрезерные)

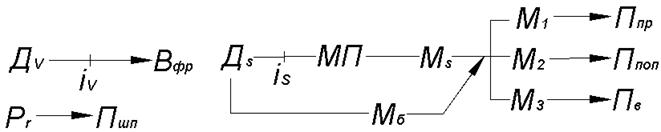

Основным размером фрезерных станков являются ширина стола, которая у консольных станков бывает от 100 до 500 мм; у бесконсольных – от 320 до 1000 мм, у ПФС – от 320 до 5000 мм. Главное движение резания у всех фрезерных станков – вращение фрезы. Характерной особенностью фрезерных станков является независимость подач от главного движения резания. Размерность подач – мм/мин. У консольных фрезерных станков стол имеет продольную и поперечную подачи и вместе с консолью перемещается вертикально по направляющим стойки. У бесконсольных станков стол также имеет продольную и поперечную подачи, но расположен на станине, а вертикальное перемещение передано шпиндельной бабке. У продольно-фрезерных станков столу с тяжёлыми заготовками оставлено только продольное перемещение, а остальные движения подач переданы фрезерным бабкам, т.к. заготовки на этих станках имеют вес от нескольких тонн, до нескольких сотен тонн. Консольный вертикально-фрезерный станок мод. 6Н12ПБ (рис. 24), например, имеет две кинематические группы приводов шпинделя и подач, а также ручное перемещение шпинделя. Муфтами Мs и Мб включается рабочая подача или быстрое перемещение движения, включённого одной из трёх муфт М. Реверсирование подач выполняется электродвигателем Дs. Бесконсольный вертикально-фрезерный станок мод. 654 имеет тоже две кинематические группы (рис. 25). Регулировка подач бесступенчатая ( Отсчёт продольных и поперечных перемещений стола ведётся по линейкам с нониусом, а вертикального перемещения бабки – по лимбу, получающего вращение при перемещении шпиндельной бабки. Для установочного перемещения фрезы с пинолью вдоль их оси служит кинематическая цепь
