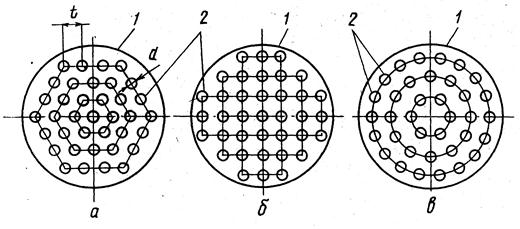

Способы размещения труб в трубных решетках
|
|
|
|
а– по вершинам правильных шестиугольников;б - по вершинам квадрата, в-по концентрическим окружностям.
(1-корпус; 2-трубы; t-шаг труб; в-диаметр трубы)
Способы расположения диктуются наибольшей компактностью.
Длина труб определяется:
Различают одноходовые и многоходовые теплообменники.
В одноходовом – потоки параллельны ↑↑ или ↑↓.
Многоходовые – могут быть по трубному пространству и по межтрубному. В многоходовом по трубному пространству – пучок труб разделен на несколько ходов перегородками в днищах. Для чего увеличение ходов? – в многоходовом теплообмене увеличивается соответственно числу ходов скорость, а следовательно
(коэффициент теплоотдачи). Нужно увеличивать скорость того теплоносителя в первую очередь, у которого коэффициент теплоотдачи меньше.
|
|
|
|
