Окрасочные агрегаты высокого давления

Назначение: применяют для окраски поверхностей лаками, дисперсиями, масляными и полимерными красками вязкостью до 200...300 с по вискозиметру ВЗ-4.

Параметры:

Достоинства:

· снижению потерь лакокрасочных материалов за счет уменьше­
ния туманообразования;

· повышению производительности труда и качества окраски, по­
лучению высокой равномерности покрытия угловых поверхностей и
кромок

· возможности сокращения числа слоев покрытий за счет увели­
чения их толщины

· уменьшению загрязненности и загазованности окружающей
среды и улучшению санитарно-гигиенических условий труда.

· можно использовать ла­кокрасочные материалы как в холодном, так и в горячем состоянии.

Недостатки:

· необходимость тщательной фильтрации лакокрасочных материалов

· невозможность в процессе работы изменять форму и размеры красочного факела

· трудность окраски поверхностей сложной конфигурации, узких или решетчатой формы.

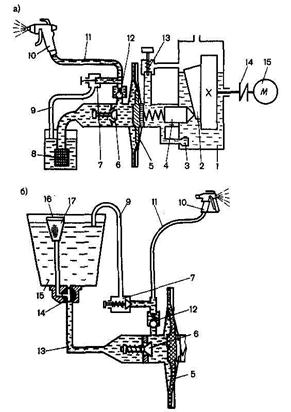

Рис. 7. Принципиальные схемы агрегатов высокого давления

а) гидравлическая схема 7000НА; б) окрасочный агрегат 7000Н-1; 1 – корпус; 2 – маховик; 3 – сетчатый фильтр; 4 – плунжер; 5 – мембрана; 6 – всасывающий клапан;7,14 – перепускной клапан;8 – фильтр;9 – шланг обратного слива; 10 – пистолет-распылитель; 11 – шланг высокого давления; 12 – нагнетательный клапан; 13 – регулятор давления; 15 – бак; 16 – воронка; 17 - сито

У нас в стране выпускаются по лицензии фирмы «Вагнер» (Швейцария) передвижные окрасочные агрегаты высокого давления 2600НА, 7000НА, 7000Н-1, «Финиш-207» и «Финиш-211» с электрогидравлическими насосами мембранного типа.

Распыливающие устройства агрегатов имеют сопла с круглым или эллиптическим отверстием. Сопло с круглым отверстием обес­печивает получение факела в виде конуса с малым углом при верши­не с эллиптическим отверстием — факела плоской формы. Выпус­кается около 40 типоразмеров распыливающих устройств с условным диаметром отверстия сопла 0,28...0,79 мм, с расходом 0,38...3,5 л/мин и углом распыления 20...80° для работы как с мало­вязкими составами тонкого перетира, так и с высоковязкими соста­вами грубого перетира.

Агрегаты высокого давления 7000Н-1 и 7000НА

Параметры:

Вязкость составов до 150...300 с по вискозиметру ВЗ-4

крупность твердых частиц до 0,14 мм.

Агрегаты высокого давления укомплектованы пистолетами со сменными насадками — стандартной и быстроразъемной.
