Регулирование напряжения

Необходимый уровень напряжений у потребителей обеспечива­ется устройствами для переключения ответвления (переключателя­
ми) трансформаторов, с помощью которых изменяют число рабо­тающих витков в обмотке. Большинство трансформаторов основ­ной сети энергосистем имеет устройства для переключения ответвле­ний под нагрузкой. Напряжение обычно регулируют на стороне
высшего напряжения. Устройства, изменяющие коэффициент транс­
формации, обеспечивают номинальное напряжение на вторичной
обмотке при напряжении на первичной обмотке, отличающемся от
номинального.

Различают трансформаторы с изменением коэффициента транс­формации после отключения от сети и с изменением коэффици­ента трансформации во время работы, т. е. под нагрузкой. У первых коэффициент трансформации изменяют с помощью дополнительных ответвлений на их обмотках. В понижающих распределительных трансформаторах имеются четыре дополнительных от­ветвления для получения коэффициента трансформации, отличаю­щегося от номинального на +5; +2,5; —2,5 и —5%. Переклю­чение с одного ответвления на другое осуществляют переключате­лем, рукоятка которого выведена на крышку трансформатора.

Для переключения с одного ответвления на другое трансфор­матор должен быть отключен как от сети первичного, так и от сети вторичного напряжения. Схема обмоток одной фазы трехфаз­ного трансформатора с регулировочными ответвлениями показана на рис. 67. Для поддержания неизменного напряжения на зажи­мах обмотки НН при увеличении напряжения на зажимах обмот­ки ВН необходимо число витков оувн увеличить, а при уменьше­нии напряжения, подведенного к первичной обмотке, уменьшить число включенных витков.

КМ2

Переключение произво­дят с помощью специального устройства, схема которого показана на рис. 69. Аппаратура переключающего устройства смонтирована в отдельном отсеке трансфор­матора. Приводные механизмы управления действуют дистанционно со щита или с по­мощью специального автоматического уст-

ройства АРКТ. При переходе, например с от­ветвления 2 на ответвление 3, отключают контактор КМ2 и подвижный контакт б пе­ремещается на неподвижный контакт ответвления 3. После этого контактор КМ2 включают, в результате чего секция обмотки меж­ду ответвлениями 2 и 3 замыкается на реактор LR. Уравнительный i ток ограничивается реактором или резистором до определенного допустимого значения.

После включения контактора К.М2 отключают контактор КМ1, тогда подвижный контакт а передвигают на неподвижный контакт ответвления 3 и затем включают контактор КМ1. На этом закан­чивается переключение на другое ответвление.

Трансформаторы с РПН имеют диапазоны регулирования

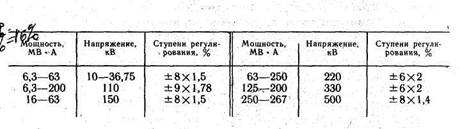

Таблица 9. Ступени регулирования напряжения для трансформаторов с РПН

Трансформаторы с РПН классов 35 и ПО кВ комплектуют блоками автоматического регулирования напряжения в зависимости от нагрузки трансформатора и напряжения сети.

При выходе из строя блока автоматического управления его необходимо вывести из работы и принять меры по его восстанов­лению, а устройство РПН перевести на дистанционное управление. При отказе схемы дистанционного управления устройства РПН трансформатор следует отключить для устранения неисправностей. Не допускается переключать устройства РПН вручную под напря­жением на трансформаторе.

Механизм РПН снабжают счетчиками переключений. Необходимо вести учет производственных переключений, так как после 10000 – 20000 переключений завод-изготовитель требует ревизии контактов со спуском масла из бачка контакторов и устранения выявленных ненормальностей.

Все переключатели ответвлений, предназначенные для регулирования напряжения трансформаторов под нагрузкой, осматрива­ются, проходят ревизии и испытания не реже одного раза в год. Трущиеся детали привода необходимо через каждые 6 мес смазывать, а при капитальном ремонте трансформатора — снимать круговую диаграмму привода.

При автоматическом устройстве регулирование напряжения под нагрузкой у двух и более параллельно работающих трансформаторов следует производить одновременно. Если автоматическое устройство отсутствует, переключение выполняют последовательно, не допуская, однако, разницы в ступенях ответвлений более чем на одну ступень для обеспечения наименьшего уравнительного тока.

Напряжение под нагрузкой можно регулировать также авто­трансформатором либо трансформатором с переменным коэффици­ентом трансформации или же вольтодобавонным трансформатором, состоящим из последовательного трансформатора и питающего его трансформатора или автотрансформатора. Вторичную обмотку по­следовательного трансформатора подключают к той обмотке глав­ного трансформатора, в цепи которой намечено регулирование на­пряжения, а первичную обмотку присоединяют к вторичной обмот­ке питающего трансформатора.
