Импульсные диоды

Селеновые выпрямители

Арсеннид-галлиевые диоды.

В основном маломощные, используются в импульсной и излучательной технике.

По многим параметрам уступают КД и ГД, но широко применялись вследствие низкой себестоимости и способности выдерживать значительные кратковременные перегрузки и быстро восстанавливают свои свойства после сбоя.

Импульсный полупроводниковый диод, имеющий малую длительность переходных процессов и предназначен для работы в импульсном режиме.

Основное применение: работа в качестве коммутирующих элементов в цифровых схемах. Кроме того, для детектирования высокочастотных сигналов и в ВЧ преобразовательной технике.

При переключении диода с прямого напряжения на обратное, в начальный момент через диод течёт неуправляемый обратный ток.

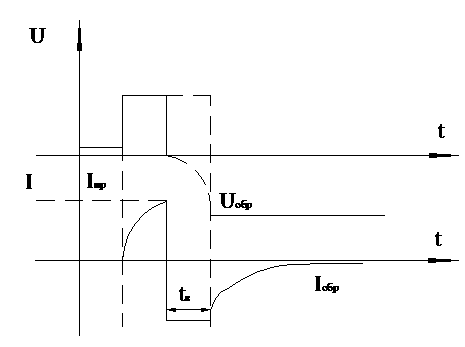

Рис. 2.5. Временные диаграммы работы диодов

Этот обратный ток ограничен только объемным сопротивлением базы диода и . С течением времени, накопленные в базе неосновные носители зарядов рекомбинируют или уходят из базы через р – n переход, после чего обратный ток уменьшается до обычного значения.

Переходный процесс, в течение которого обратное сопротивление диода восстанавливается до постоянного значения после быстрого переключения с прямого напряжения на обратное, называется восстановлением обратного сопротивления диода соответствующего одному из основных параметров импульсного диода является время восстановления обратного сопротивления (+в). По его значению импульсные диоды делятся на 6 групп:

1. +в > 500мс.

2. от 150 – 500мс.

3. от 30 – 150мс.

4. от 5 – 30мс.

5. от 1 – 5мс.

6. менее 1мс.
