Многокаскадное соединение усилителей






Применяется для увеличения общего коэффициента усиления по напряжению. Разделяют два типа многокаскадных усилителей.

1. С RC - связью между каскадами;

2. С трансформаторной связью.

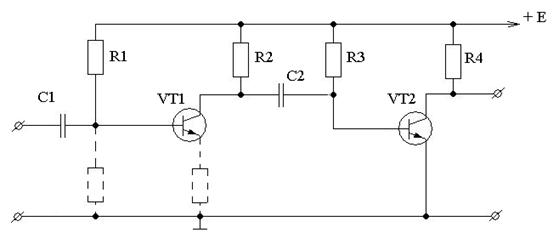

Рис.5.18. Схема с RC - связью между каскадами



Такие усилители отличаются простотой конструкции, надежностью в эксплуатации, малыми габаритами (особенно в схеме НЧ – усилителей).

Такая схема наиболее распространенна и доступна.

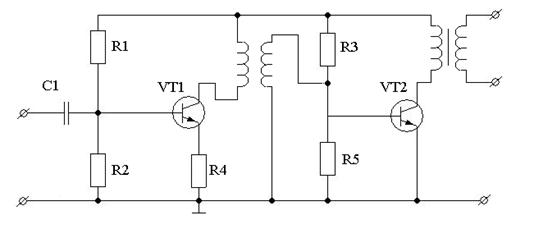

Рис.5.19. Схема с трансформаторной связью между каскадами



Преимущества такой схемы:

Трансформатор, как дополнительный преобразовательный элемент может обеспечивать самостоятельное усиление сигнала в зависимости от коэффициента передачи. С помощью трансформаторов может быть обеспечена гальваническая развязка каскадов, что увеличивает надежность схемы и уменьшает уровень шумов. Трансформатор удобен для согласования каскадов.



Недостатки:

Трансформатор вносит дополнительные частотные искажения, имеет большие габариты, особенно в случае НЧ – сигнала и большую стоимость. Первичные каскады усиления являются усилителями напряжения и должны обеспечивать необходимое усиление сигнала при минимуме частотных искажений. Они работают обычно в классе усиления А. Оконечный каскад усиления является усилителем мощности. Его задача - отдавать максимальную мощность в нагрузку.
