Усилитель мощности в классе А, Б

При работе усилителя в классе Б, вследствие наличия нелинейной входной характеристики возникают дополнительные нелинейные искажения, которые называются переходами, т.к. нелинейность входной характеристики влияет на линейность переходной или передаточной характеристики.

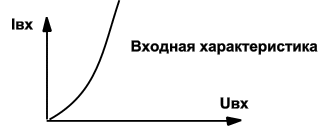

Рис.5.24. Диаграмма нелинейной входной характеристики

Рис.5.25. диаграмма переходной характеристики

В результате синусоидальные колебания передаются в искаженном виде.

Рис.5.26. Возникающие в цепи нелинейные искажения

Для того, чтобы исключить переходы искажения применяют режим А – Б. В этом режиме ток покоя отличен от нуля и обеспечивает небольшое начальное смещение. Переходная характеристика меняется следующим образом:

Рис.5.27. Диаграмма переходной характеристики в режиме А – Б.

Штриховыми линиями показаны отдельные характеристики транзисторов двухтактного усилителя мощности.

Электронный генератор – это устройство, преобразовывающее энергию источника питания в энергию электрических колебаний заданной частоты и формы. По способу возбуждения колебаний различают генераторы с независимым возбуждением и самовозбуждением. По форме колебаний различают генераторы гармонических колебаний и импульсные генераторы треугольных, трапецеидальных, пилообразных и др.
