Мультивибратор
Рис.8.3. Принципиальная схема мультивибратора

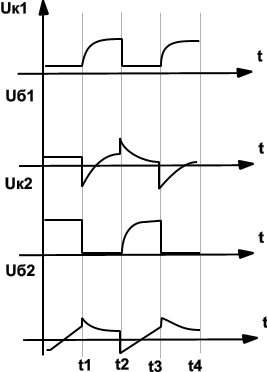

- включен транзистор. Рис.8.4. Временные диаграммы работы мультивибратора
Мультивибратор – это устройство, имеющее два квазиравновесных состояния. Самопроизвольно переключается из одного состояния в другое, генерируя при этом импульсы прямоугольной формы. Пусть в момент времени t1 транзистор VТ1 открыт, т.е. насыщен током текущим в его базу через сопротивление R б1, а транзистор VТ2 за счет остаточного заряда на конденсаторе С2 – закрыт, ток протекающий по контуру - (+ Е R б1,2 открытый транзистор VТ1, общая точка) разряжает конденсатор С2, потенциал на базе транзистора VТ2 растет и в момент времени t2 становится отпирающим, что приводит к тому, что транзистор VТ2 начинает открываться, появление коллекторного тока VТ2 вызывает снижение напряжения на его коллекторе. Это изменение через конденсатор С1 подается в базу транзистора VТ1. Благодаря усилению тока транзистором VТ2, изменение тока в цепи С1 оказывается достаточно велико чтобы транзистор VТ1 начал выходить из насыщения. Теперь ток, раньше проходивший через его коллекторную цепь начинает ответвляться через конденсатор С2 в базу транзистора VТ2, тем самым увеличивая процесс отпирания транзистора VТ2. Т.к. после отпирания транзистора VТ2 и по мере снижения тока транзистора VТ1, ток через конденсатор С1 становится все меньше тока транзистора VТ2 и транзистор VТ2 переходит в состояние насыщения, а транзистор VТ1 закрывается перед началом этого процесса, напряжение на конденсаторе С1 было равно примерно напряжению питания. Напряжение на С1 не может измениться за короткое время опрокидывания, поэтому скачок напряжения с коллектора VТ2 подается в базу транзистора VТ1, где возникает отрицательный потенциал, далее происходит разряд конденсатора С1, по цепи – (+ Е R б1 С1 открытый транзистор VТ2, общая точка). В момент времени t2 будет достигнуто отпирание транзистора VТ1 и схема снова опрокинется. Частота генерируемых колебаний при условии их полной симметричности, т.е. R б1 = R б2 = R б, С1 = С2 = С, R K1 = R K2, частота определяется уравнением f 0≈ 0,7 R б* С.
