Шлифование

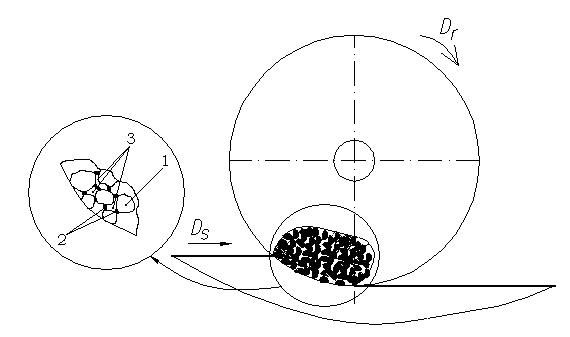

Рис.91 Схема резания при шлифовании и строение шлифовального круга:

1-абразивное зерно; 2-звязка; 3-поры

Шлифование это процесс снятия стружки с помощью шлифовального круга состоящего из абразивных зерен, связки и пор (рис.91).

Особенности шлифования:

1. Абразивные зерна имеют неправильную форму и расположение их в круге вызывает отрицательные и непостоянные по величине передние углы (рис.92).

2. Беспорядочное расположение абразивных зерен в шлифовальном круге.

3. В процессе резания шлифовальный круг может самозатачиваться, т. е. под действием сил резания абразивные зерна раскалываются или выкрашиваются, обнажая новые острые режущие кромки.

4. Время контакта абразивного зерна с заготовкой очень мало и составляет 10^-4 – 10^-5 сек.

5. Из-за наличия радиуса округления вершины абразивного зерна и малой толщины срезаемого слоя до момента срезания стружки происходит интенсивное трение зерен о поверхность резания. Следовательно абразивные зерна снимают стружку с материала не с исходными свойствами, а упрочненного вследствие контакта с предыдущими зернами.

Рассмотрим характеристику шлифовального круга. В характеристику шлифовального круга входят следующие параметры: материал абразивного зерна, зернистость абразивных зерен, связка круга, твердость круга и структура круга.

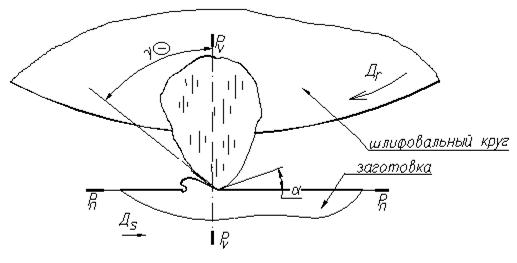

Рис.92 Геометрические параметры абразивного зерна
