Кассетные формовочные установки

Оборудование для формования объемных элементов

Способы формования

1. Кассетный способ

Рис. 1 – виброщиты; 2 – арматурный каркас; 3 – неподвижный сердечник;

4 - устройство подачи бетонной смеси; 5 – гидроцилиндры управления

2. Поярусный способ

Рис. 1 – виброщиты ярусами; 2 – арматурный каркас; 3 – неподвижный сердечник;

3. Непрерывный способ

Рис. 1 – арматурный каркас; 2 – подвижный сердечник; 3 – устройство подачи бетона;

4 – гидроцилиндр подъема-опускания сердечника

Применяются для производства железобетонных панелей перекрытий, пола, внутренних стеновых панелей и перегородок и ряда других плоских изделий

Рис. Кассетно-формовочная установка:

1 – многоместная форма – кассета; 2 – машина для распалубки и сборки кассет

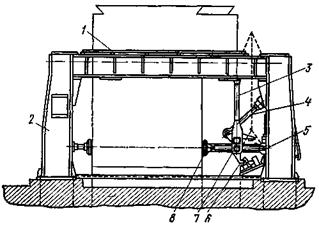

Рис. Машина для распалубки и сборки кассет

Машина для распалубки имеет:

1– опорную конструкцию;

2 – направляющие, по которым передвигаются ролики кассет;

3 – подвижную стенку с рычажной системой для перемещения кассет

4 – два механизма запирания кассет;

На установке имеется оборудование для тепловой обработки изделия.
