Дифракция и интерференция

Волновая природа света. В XVII веке голландский ученый Христиан Гюйгенс[12] высказал мысль о том, что свет имеет волновую природу. Если размер предмета соизмерим с длиной волны, то свет как бы забегает в область тени и граница тени оказывается размытой. Эти явления нельзя объяснить прямолинейным распространением света. Идея противоречила высказываниям И.Ньютона о том, что свет представляет собой поток частиц, но волновая природа света экспериментально подтвердилась в таких явлениях как интерференция и дифракция.

Объяснить эти волновые явления можно при использовании двух понятий: принципа Гюйгенса и когерентности света.

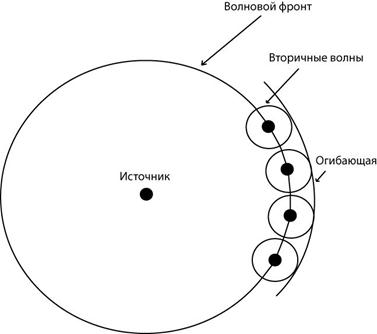

Принцип Гюйгенса. Принцип Гюйгенса заключается в следующем: любую точку волнового фронта можно рассматривать как вторичный источник элементарных волн, распространяющихся в первоначальном направлении со скоростью первичной волны. Таким образом, первичная волна может рассматриваться как сумма вторичных элементарных волн. Согласно принципу Гюйгенса новое положение волнового фронта первичной волны совпадает с огибающей кривой от элементарных вторичных волн (рис.11.20).

Рис. 11.20. Принцип Гюйгенса.

Когерентность. Для возникновения дифракции и интерференции обязательно должно соблюдаться условие постоянства разности фаз световых волн от разных источников света:

(11.4.1)

Волны, у которых сохраняется постоянной разность фаз, называются когерентными.

Фаза волны является функцией расстояния и времени:

. (11.4.2)

Основным условием когерентности является постоянство частоты света. Однако реально свет не является строго монохроматическим. Поэтому частота, а, следовательно, и разность фаз света может не зависеть от одного из параметров (либо от времени, либо от расстояния). В случае, если частота не зависит от времени, когерентность называют временной, а когда не зависит от расстояния – пространственной. На практике это выглядит так, что интерференционная или дифракционная картина на экране либо не меняется во времени (при временной когерентности), либо она сохраняется при перемещении экрана в пространстве (при пространственной когерентности).

Интерференция света. В 1801 году английский физик, врач и астроном Т.Юнг (1773 – 1829) получил убедительное подтверждение волновой природы света и измерил длину световой волны. Схема опыта Юнга представлена на рис.11.21. Вместо ожидаемых двух линий в случае, если свет представляет собой частицы, он увидел серию чередующихся полос. Это можно было объяснить в предположении, что свет – это волна.

Интерференцией света называется явление наложения волн. Интерференция света характеризуется образованием стационарной (постоянной во времени) интерференционной картины – регулярного чередования в пространстве областей повышенной и пониженной интенсивности света, получающейся в результате наложения когерентных световых волн, т.е. волн одинаковой частоты, имеющих постоянную разность фаз.

Добиться постоянной разности фаз волн от независимых источников практически невозможно. Поэтому для получения когерентных световых волн обычно используется следующий способ. Свет от одного источника каким-либо образом разделяют на два или несколько пучков и, пустив их по разным путям, сводят их затем вместе. Наблюдаемая на экране интерференционная картина зависит от разности хода этих волн.

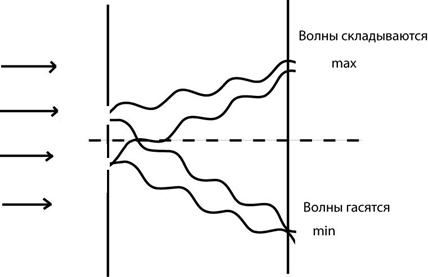

Условия интерференционных максимумов и минимумов. Наложение двух волн с одинаковой частотой и постоянной разностью фаз приводит к возникновению на экране, например, при попадании света на две щели, интерференционной картины – чередования на экране светлых и темных полос. Причина возникновения светлых полос - наложение двух волн таким образом, что в данной точке складываются два максимума. При наложении в данной точке максимума и минимума волны, они компенсируют друг друга и возникает темная полоса. На рис.11.22а и рис.11.22б иллюстрируются условия образования минимумов и максимумов интенсивности света на экране. Для объяснения этих фактов на количественном уровне введем обозначения: Δ – разность хода, d – расстояние между двумя щелями, - длина световой волны. В этом случае условие максимума, которое иллюстрируется на рис.11.22б, представляет кратность разности хода и длины волны света:

(11.4.3)

Это будет происходить если колебания, возбуждаемые в точке М обеими волнами, будут происходить в одинаковой фазе и разность фаз составит:

, (11.4.4)

где m=1, 2, 3, ….

Условие возникновения минимумов на экране представляет кратность световых полуволн:

(11.4.5)

В этом случае колебания световых волн, возбуждаемых обеими когерентными волнами в точке М на рис.11.22а, будут происходить в противофазе при разности фаз:

(11.4.6)

а)

б)

Рис. 11.21. Условия образование минимумов и максимумов интерференционной картины

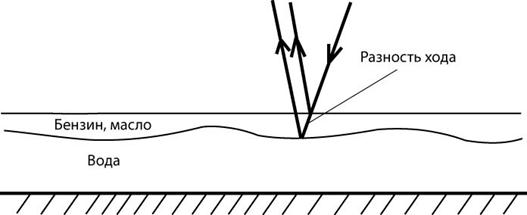

Примером интерференции является интерференция в тонких пленках. Хорошо известно, что если на воду капнуть бензина или масла, то будут заметны цветные разводы. Это обусловлено тем, что бензин или масло образует тонкую пленку на воде. Часть света отражается от верхней поверхности, а другая часть от нижней поверхности – границы раздела двух сред. Эти волны являются когерентными. Лучи, отраженные от верхней и нижней поверхности пленки (рис.11.22), интерферируют, образуя максимумы и минимумы. Таким образом, на тонкой пленке возникает интерференционная картина. Изменение толщины пленки бензина или масла на поверхности воды приводит к изменению разности хода для волн разной длины и, следовательно, изменению цвета полос.

Рис. 11.22 Интерференция в тонких пленках

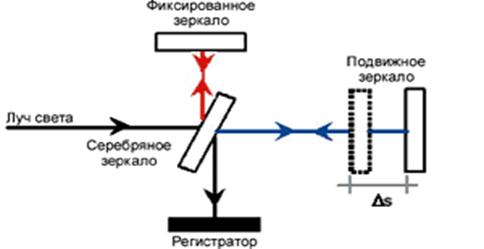

Одно из важнейших достижений в использовании интерференции является создание сверхточного прибора для измерения расстояний – интерферометра Майкельсона (рис.11.24). Монохроматический свет падает на полупрозрачное зеркало, расположенное в центре рисунка, которое расщепляет пучок. Один пучок света отражается от неподвижного зеркала, расположенного вверху рис.11.23, второй от подвижного зеркала, расположенного на рис.11.23 справа. Оба пучка возвращаются в точку наблюдения, интерферируя между собой на регистраторе интерференции световых волн. Смещение подвижного зеркала на четверть волны приводит к замещению светлых полос на темные. Достигнутая в этом случае точность измерения расстояний составляет 10^{-4 мм. Это один из наиболее высокоточных методов измерения размеров микроскопических величин, который позволяет измерять расстояния с точностью, сравнимой длиной волны света.}

Настройка современных высокотехнологичных установок, например, элементов большого адронного коллайдера в ЦЕРНе происходит с точностью до длин волн света.

Рис. 11.23. Интерферометр Майкельсона

Дифракция. Экспериментальное открытие явления дифракции стало еще одним подтверждением справедливости волновой теории света.

В Парижской Академии наук в 1819 году А.Френель представил волновую теорию света, которая объясняла явление дифракции и интерференции. Согласно волновой теории дифракция света на непрозрачном диске должна приводить к появлению в центре диска светлого пятна, поскольку разность хода лучей в центре диска равна нулю. Эксперимент подтвердил это предположение (рис.11.24). Согласно теории Гюйгенса точки на ободе диска представляют собой источники вторичных световых волн, причем они когерентны между собой. Поэтому свет попадает в область за диском.

Дифракцией называют явление огибания волнами препятствий. Если длина волны велика, то волна как бы не замечает препятствия. Если длина волны сравнима с размерами препятствия, то на экране граница тени от препятствия будет размыта.

Рис. 11.24. Дифракция на непрозрачном диске

Дифракция света на одной щели приводит к появлению чередующихся светлых и темных полос. Причем условие первого минимума имеет вид (рис.11.25):

(11.4.7)

где - длина волны, d – размер щели.

На этом же рисунке представлена зависимость интенсивности света от угла отклонения θ от прямолинейного направления.

Рис. 11.25. Условие образования 1-го максимума.

Простой пример дифракции можно наблюдать самим, если на комнатную лампочку смотреть через маленькую щель в ладони или через ушко иголки, то мы заметим вокруг источника света концентрические разноцветные окружности.

На основе использования явления дифракции работает спектроскоп – прибор для очень точного измерения длин волн с помощью дифракционной решетки (рис.11.26).

Рис. 11.26. Спектроскоп.

Спектроскоп был изобретён Йозефом Фраунгофером в начале XIX века. В нём свет, прошедший через щели и коллимирующие линзы превращался в тонкий пучок параллельных лучей. Свет от источника через узкую щель попадает на коллиматор. Щель находится в фокальной плоскости. Зрительная труба рассматривает дифракционную решетку. Если угол наклона трубы совпадает с углом направленным на максимум (обычно первый), то наблюдатель увидит яркую полосу. По углу θ расположения на экране первого максимума определяют длину волны. По сути этот прибор основан на принципе, который иллюстрирует рис.11.25.

Для получения зависимости интенсивности света от длины волны (эта зависимость и называется спектром) свет пропускали через призму. На выходе из нее в результате дисперсии свет расщеплялся на составляющие. С помощью зрительной трубы можно измерять спектры излучений. После изобретения фотопленки был создан более точный прибор: спектрограф. Работая по такому же принципу, как и спектроскоп, он имел фотокамеру вместо наблюдательной трубки. В середине двадцатого века фотокамера сменилась трубкой электронного фотоумножителя, что позволило значительно увеличить точность и проводить анализ в реальном времени.
