Конструкции кожухотрубчатых теплообменных аппаратов
Занятие № 2. Рекуперативные теплообменники непрерывного и периодического действия ЛЕКЦИЯ по учебной дисциплине "Тепло-массообменное оборудование предприятий" (к учебному плану 200__г)
Разработал: к.т.н., доцент Костылева Е.Е.
Обсуждена на заседании кафедры протокол № _____ от "_____" ___________2011 г.
Казань - 2011 г.
Занятие № 2. Рекуперативные теплообменники непрерывного и периодического действия
Учебные цели: 1. Рассмотреть устройство и конструкции кожухотрубчатых теплообменников прерывного и непрерывного действия. 2. Изучить устройство секционных теплообменников. Вид занятия: лекция Время проведения: 2 часа Место проведения: ауд. ________ Литература: 1. Тепломассообмен: Учебное пособие для вузов / Ф.Ф. Цветков, Б.А. Григорьев. - 3-е издание. М.: Издательский дом МЭИ, 2006. - 550 с. Учебно-материальное обеспечение: Плакаты, иллюстрирующие учебный материал. Структура лекции и расчет времени:
В большинстве рекуперативных теплообменников теплота передается непрерывно через стенку от теплоносителя к другому теплоносителю. Такие теплообменники называются теплообменниками непрерывного действия. Теплообменники, в которых периодически изменяются подача и отвод теплоносителей, называют теплообменникам периодического действия. Аппараты периодического действия представляют собой обычно сосуды большой вместимости, которые через определенные промежутки времени заполняют обрабатываемым материалом или одним из теплоносителей, нагревают или охлаждают его и затем удаляют (выгружают). В стационарном режиме работают, как правило, аппараты непрерывного действия. При этом в них поддерживают постоянные во времени расходы, концентрации, температуры сред на входе в аппарат и выходе из него. Изменение расходов теплоносителей и их параметров в аппаратах непрерывного действия имеет место при их включении и выключении из работы и при переходе с одного стационарного режима на другой.
Конструкции современных рекуперативных теплообменных аппаратов поверхностного типа непрерывного действия весьма разнообразны. Рассмотрим наиболее характерные. Кожухотрубчатые теплообменники представляют собой аппараты, выполненные из пучков труб, скрепленных при помощи трубных решеток (досок) и ограниченных кожухами и крышками с патрубками. Трубное и межтрубное пространства в аппарате разобщены, а каждое из них может быть разделено перегородками на несколько ходов. Перегородки предназначены для увеличения скорости и, следовательно, коэффициента теплоотдачи теплоносителей. Теплообменники этого типа предназначаются для теплообмена между различными жидкостями, между жидкостями и паром, между жидкостями и газами. Типовые конструкции кожухотрубчатых теплообменников применяются в случаях, когда требуется большая поверхность теплообмена. При нагреве жидкости паром в большинстве случаев пар вводится в межтрубное пространство, а нагреваемая жидкость протекает по трубкам. В кожухотрубчатых теплообменниках проходное сечение межтрубного пространства в 2... 3 раза больше проходного сечения внутри труб. Поэтому при одинаковых расходах теплоносителей, имеющих одинаковое агрегатное состояние, скорости теплоносителя в межтрубном пространстве более низкие и коэффициенты теплоотдачи на поверхности межтрубного пространства невысоки, что снижает коэффициент теплопередачи в аппарате. На рис. 1 показаны различные типы кожухотрубчатых теплообменников.
Теплопередающая поверхность аппаратов может составлять от нескольких сотен квадратных сантиметров до нескольких тысяч квадратных метров. Так, конденсатор современной паровой турбины мощностью 300 МВт имеет более 20 тыс. труб с общей поверхностью теплообмена около 15 тыс. м2. Корпус (кожух) кожухотрубчатого теплообменника представляет собой цилиндр, сваренный из одного или нескольких стальных листов. Кожухи различаются, главным образом, способом соединения с трубной решеткой и крышками. Толщина стенки кожуха определяется максимальным давлением рабочей среды и диаметром аппарата, но не меньше 4 мм. К цилиндрическим кромкам кожуха привариваются фланцы для соединения с крышками или днищами. На наружной поверхности кожуха привариваются патрубки и опоры аппарата. Трубки кожухотрубчатых аппаратов изготовляют прямыми или изогнутыми (U-образными) диаметром от 12 до 57 мм. Материал трубок выбирается в зависимости от среды, омывающей ее поверхность. Применяются трубки из стали, латуни и специальных сплавов. Трубные решетки служат для закрепления в них труб при помощи развальцовки, заварки, запайки или сальниковых соединений. Трубные решетки зажимаются болтами между фланцами кожуха и крышки или привариваются к кожуху, либо соединяются болтами только с фланцами свободной камеры.

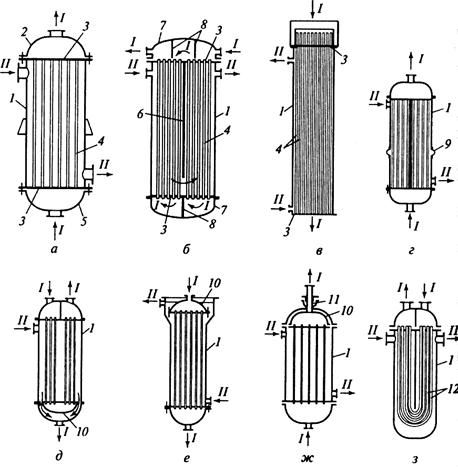

Рис. 1. Типы кожухотрубчатых теплообменников: а - одноходовый; б - многоходовый; в - пленочный; г - с линзовым компенсатором; д - с плавающей головкой закрытого типа; е - с плавающей головкой открытого типа; ж - с сальниковым компенсатором; з - с U-образными трубками; 1 - кожух; 2 - выходная камера; 3 - трубная решетка; 4 - трубы; 5 - входная камера; 6 - продольная перегородка; 7 - камера; 8 - перегородки в камере; 9 - линзовый компенсатор; 10 - плавающая головка; 11 –сальник; 12 - U-образные трубы; I, II - теплоносители
Крышки кожухотрубчатых аппаратов имеют форму плоских плит, конусов, сфер, а чаще всего выпуклых или вогнутых эллипсов.
Секционные теплообменники (рис. 2) представляют собой разновидность трубчатых аппаратов и состоят из нескольких последовательно соединенных секций, каждая из которых представляет собой кожухотрубчатый теплообменник с малым числом труб и кожухом небольшого диаметра. В секционных теплообменниках при одинаковых расходах жидкостей скорости движения теплоносителей в трубах и межтрубном пространстве почти равновелики, что обеспечивает повышенные коэффициенты теплопередачи по сравнению с обычными трубчатыми теплообменниками. Простейшим из этого типа является теплообменник «труба в трубе» (в наружную трубу вставлена труба меньшего диаметра). Все элементы аппарата соединены сваркой.

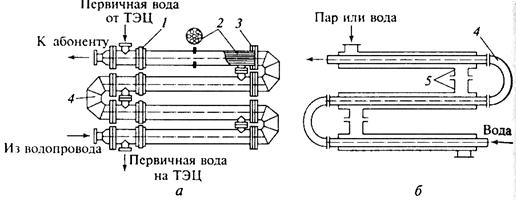

Рис. 2. Секционные теплообменники: а - водяной подогреватель теплосети; б - типа «труба в трубе»; 1 - линзовый компенсатор; 2 - трубки; 3 - трубная решетка с фланцевым соединением с кожухом; 4 - «калач»; 5 - соединительные патрубки
Недостатками секционных теплообменников являются: высокая стоимость единицы поверхности нагрева, так как деление ее на секции вызывает увеличение количества наиболее дорогих элементов аппарата - трубных решеток, фланцевых соединений, переходных камер, компенсаторов и т.д.; значительные гидравлические сопротивления вследствие различных поворотов и переходов вызывают повышенный расход электроэнергии на привод прокачивающего теплоноситель насоса. Кожухи серийных секционных теплообменников изготовляют из труб длиной до 4 м, внутренним диаметром от 50 до 305 мм. Число труб в секции составляет от 4 до 151, поверхность нагрева от 0,75 до 26 м2, трубы латунные диаметром 16/14 мм. Отношение поверхности нагрева к объему теплообменника достигает 80 м2/м3, а удельный конструкционный вес составляет 50...80 кг/м2 поверхности нагрева. Заключение Обобщить изученные вопросы. Подвести итоги лекции. Ответить на вопросы. Выдать задание для самостоятельного изучения – изучить материал лекции по конспекту, рекомендуемую литературу.
Задание для самостоятельного обучения: Тепломассообмен: Учебное пособие для вузов / Ф.Ф. Цветков, Б.А. Григорьев. - 3-е издание. М.: Издательский дом МЭИ, 2006. [66-80]
