Ленточные сушилки

Основной частью ленточной сушилки (рисунок. 2) является горизонтальная бесконечная лента 1, которая движется в камере 2. Материал поступает с одного конца ленты и сбрасывается в высушенном виде с другого ее конца. Лента натянута между ведущей звездочкой 4 и ведомой звездочкой 5, служащей для натяжения ленты. Ленты изготовляют сплошными (из ткани) или сетчатыми (из металлической сетки). Сушилка обычно разделяется на несколько зон (в данной сушилке их три), в каждой из которых установлен вентилятор для создания циркуляции воздуха. В сушилках со сплошной лентой нагретый воздух движется над слоем материала, противотоком его движения. В сушилках с сетчатой лентой воздух проходит перпендикулярно плоскости ленты - вверх или вниз. При такой поперечной продувке слой материала лучше разрыхляется, что ускоряет его сушку. В одноленточных сушилках слой материала на ленте высыхает неравномерно: часть материала, обращенная к ленте (при движении сушильного агента вдоль слоя материала), остается более влажной. Поэтому часто применяют многоленточные сушилки, в которых материал пересыпается с одной ленты на другую. Благодаря многократному пересыпанию материала он лучше омывается воздухом, при этом ускоряется процесс сушки и уменьшается расход тепла по сравнению с его расходом в одноленточных сушилках.

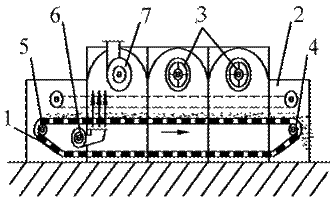

1 - бесконечная (конвейерная) лента; 2 - камера; 3-циркуляционный вентилятор; 4, 5 - звездочки; 6, 7 - вентиляторы.

Рисунок 2 - Ленточная сушилка.

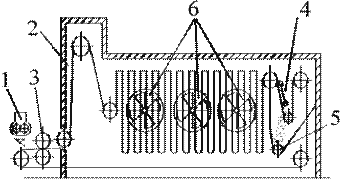

1 - питатель; 2 - бесконечная сетчатая лента; 3 - валки; 4 - молоток; 5 - разгрузочный шнек; 6 - вентиляторы.

Рисунок 3.- Петлевая сушилка.
