Сетевые протоколы 5.2.1 Протокол IP

Классификация протоколов

Протокол - это набор правил и технических процедур, регулирующих порядок выполнения некоторой связи между компьютерами в компьютерной сети. Протоколы работают на разных уровнях модели OSI. Каждый протокол имеет определенное назначение, решает конкретные задачи и характеризуется такими показателями, как сложность, быстродействие, качество решения и надежность.Один протокол может решать задачи нескольких смежных уровней модели OSI.

Все протоколы можно разделить на три группы, в зависимости от услуг, которые они предоставляют смежным уровням или прикладным процессам семиуровневой модели OSI (рисунок 57):

- прикладные услуги,

- транспортные услуги,

- сетевые услуги.

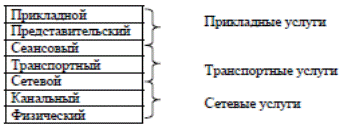

Рисунок 57 - Уровни модели OSI и типы протоков



Протоколы, обеспечивающие прикладные услуги, соответствуют трем верхним уровням модели OSI. Они контролируют взаимодействие приложений в сетевой среде.

К ним относятся такие протоколы как FTAM (File Transfer Access and Management), X.400, X.500, SMTP (Simple Mail Transfer Protocol), FTP (File Transfer Protocol), SNMP (Simple Network Management Protocol).

Протоколы, обеспечивающие транспортные услуги, поддерживают сеан­сы связи между компьютерами и надежный обмен данных между ними. К ним относятся протокол TCP (Transmission Control Protocol) и SPX (Sequential Packet Exchange).

Сетевые протоколы обеспечивают услуги связи. Для этого они управляют данными различного типа, связанными с адресацией и маршрутизацией па­кетов, контролем ошибок и запросами на повторную передачу. Наиболее популярны протокол IP (Internet Protocol) и IPX (Internet Packet Exchange).

Основу транспортных средств стека протоколов TCP/IP составляет протокол межсетевого взаимодействия (Internet Protocol, IP). Он обеспечивает передачу дейтаграмм от отправителя к получателям через объединенную систему компьютерных сетей.

Название данного протокола - Intrenet Protocol - отражает его суть: он должен передавать пакеты между сетями. В каждой очередной сети, лежащей на пути перемещения пакета, протокол IP вызывает средства транспортировки, принятые в этой сети, чтобы с их помощью передать этот пакет на маршрутизатор, ведущий к следующей сети, или непосредственно на узел-получатель.

Протокол IP относится к протоколам без установления соединений. Перед IP не ставится задача надежной доставки сообщений от отправителя к получателю. Протокол IP обрабатывает каждый IP-пакет как независимую единицу, не имеющую связи ни с какими другими IP-пакетами. В протоколе IP нет механизмов, обычно применяемых для увеличения достоверности конечных данных: отсутствует квитирование - обмен подтверждениями между отправителем и получателем, нет процедуры упорядочивания, повторных передач или других подобных функций. Если во время продвижения пакета произошла какая-либо ошибка, то протокол IP по своей инициативе ничего не предпринимает для исправления этой ошибки. Например, если на промежуточном маршрутизаторе пакет был отброшен по причине истечения времени жизни или из-за ошибки в контрольной сумме, то модуль IP не пытается заново послать испорченный или потерянный пакет. Все вопросы обеспечения надежности доставки данных по составной сети в стеке TCP/IP решает протокол TCP, работающий непосредственно над протоколом IP. Именно TCP организует повторную передачу пакетов, когда в этом возникает необходимость.

Важной особенностью протокола IP, отличающей его от других сетевых протоколов (например, от сетевого протокола IPX), является его способность выполнять динамическую фрагментацию пакетов при передаче их между сетями с различными, максимально допустимыми значениями поля данных кадров MTU. Свойство фрагментации во многом способствовало тому, что протокол IP смог занять доминирующие позиции в сложных составных сетях.

Имеется прямая связь между функциональной сложностью протокола и сложностью заголовка пакетов, которые этот протокол использует. Это объясняется тем, что основные служебные данные, на основании которых протокол выполняет то или иное действие, переносятся между двумя модулями, реализующими этот протокол на разных машинах, именно в полях заголовков пакетов. Поэтому очень полезно изучить назначение каждого поля заголовка IP-пакета, и это изучение дает не только формальные знания о структуре пакета, но и объясняет все основные режимы работы протокола по обработке и передаче IP-дейтаграмм.

Формат заголовка IP-дейтаграммы. IP-дейтаграмма состоит из заголовка и данных. Заголовок дейтаграммы состоит из 32-разрядных слов и имеет переменную длину, зависящую от размера поля "Options", но всегда кратную 32 битам. За заголовком непосредственно следуют данные, передаваемые в дейтаграмме (рисунок 58).

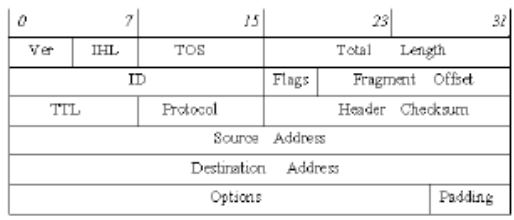

Рисунок 58 - Формат заголовка IP-дейтаграммы



Значения полей заголовка следующие.

Ver (4 бита) - версия протокола IP, в настоящий момент используется версия 4, новые разработки имеют номера версий 6-8.

IHL (Internet Header Length) (4 бита) - длина заголовка в 32-битных словах; диапазон допустимых значений от 5 (минимальная длина заголовка, поле "Options" отсутствует) до 15 (т.е. может быть максимум 40 байт опций).

TOS (Type Of Service) (8 бит) - значение поля определяет приоритет дейтаграммы и желаемый тип маршрутизации. Структура байта TOS представлена на рисунке 59.

Рисунок 59 - Структура байта TOS



Три младших бита ("Precedence") определяют приоритет дейтаграммы: 111 - управление сетью, ПО - межсетевое управление, 101 - CRITIC-ECP, 100 -более чем мгновенно, 011 - мгновенно, 010 - немедленно, 001 - срочно, 000 -обычно.

Биты D,T,R,C определяют желаемый тип маршрутизации:

- D (Delay) - выбор маршрута с минимальной задержкой,

- T (Throughput) - выбор маршрута с максимальной пропускной способностью,

- R (Reliability) - выбор маршрута с максимальной надежностью,

- C (Cost) - выбор маршрута с минимальной стоимостью.

В дейтаграмме может быть установлен только один из битов D,T,R,C. Старший бит байта не используется.

Реальный учет приоритетов и выбора маршрута в соответствии со значением байта TOS зависит от маршрутизатора, его программного обеспечения и настроек. Маршрутизатор может поддерживать расчет маршрутов для всех типов TOS, для части или игнорировать TOS вообще. Маршрутизатор может учитывать значение приоритета при обработке всех дейтаграмм или при обработке дейтаграмм, исходящих только из некоторого ограниченного множества узлов сети, или вовсе игнорировать приоритет.

Total Length (16 бит) - длина всей дейтаграммы в октетах, включая заголовок и данные, максимальное значение 65535, минимальное - 21 (заголовок без опций и один октет в поле данных).

Ш (Identification) (16 бит), Flags (3 бита), Fragment Offset (13 бит) используются для фрагментации и сборки дейтаграмм.

TTL (Time To Live) (8 бит) - "время жизни" дейтаграммы. Устанавливается отправителем, измеряется в секундах. Каждый маршрутизатор, через который проходит дейтаграмма, переписывает значение TTL, предварительно вычтя из него время, потраченное на обработку дейтаграммы. Так как в настоящее время скорость обработки данных на маршрутизаторах велика, на одну дейтаграмму тратится обычно меньше секунды, поэтому фактически каждый маршрутизатор вычитает из TTL единицу. При достижении значения TTL=0 дейтаграмма уничтожается, при этом отправителю может быть послано соответствующее ICMP-сообщение. Контроль TTL предотвращает зацикливание дейтаграммы в сети.

Protocol (8 бит) - определяет программу (вышестоящий протокол стека), которой должны быть переданы данные дейтаграммы для дальнейшей обработки.

Header Checksum (16 бит) - контрольная сумма заголовка, представляет из себя 16 бит, дополняющие биты в сумме всех 16-битовых слов заголовка. Перед вычислением контрольной суммы значение поля "Header Checksum" обнуляется. Поскольку маршрутизаторы изменяют значения некоторых полей заголовка при обработке дейтаграммы (как минимум, поля "TTL"), контрольная сумма каждым маршрутизатором пересчитывается заново. Если при проверке контрольной суммы обнаруживается ошибка, дейтаграмма уничтожается.

Source Address (32 бита) - IP-адрес отправителя.

Destination Address (32 бита) - IP-адрес получателя.

Options - опции, поле переменной длины. Опций может быть одна, несколько или ни одной. Опции определяют дополнительные услуги модуля IP по обработке дейтаграммы, в заголовок которой они включены.

Padding - выравнивание заголовка по границе 32-битного слова, если список опций занимает нецелое число 32-битных слов. Поле "Padding" заполняется нулями.
