Полярная амплитудная модуляция (ПАМ)

Формируется для разделения пары колебаний с различными амплитудными и частотными параметрами. Суть формирования заключается в модуляции верхнего полупериода не-

сущего колебания одним низкочастотным , нижнего полупериода вторым низкочастотным колебанием (рис. 48).

Спектр ПАМ при полигармонических низкочастотных колебаниях описывается выражением

Рис. 48. Полярно модулированное колебание

где А_П , ω_П – амплитуда и частота несущего колебания; – парциальные коэффициенты модуляции разностного и суммарного колебаний,

и содержит несущую, нижнюю и верхнюю боковые полосы, а также набор низкочастотных составляющих с амплитудами, определяемыми суммой двух колебаний (рис. 49).

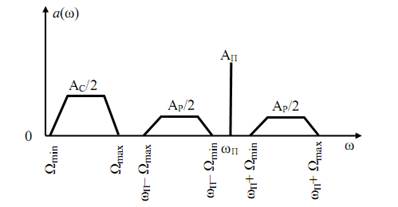

Рис. 49. Спектр полярно-модулированного колебания:

АС, АР – суммарные и разностные амплитуды
