Волны магнитного типа






В рассматриваемом случае краевая задача дополняется граничными условиями

Решение находится в виде

Критическая длина волны определяется выражением

Е- и Н-волны более высоких порядков имеют меньшие длины критических волн. Низшей волной в волноводе с круглым сечением является волна H11. Следующая по длине λ КР − волна E01, а затем две волны E11 и H01, имеющие одинаковые критические длины волн. Магнитные и электрические волны, имеющие одинаковые длины критических волн в волноводе произвольного сечения называются вырожденными.

Используя правила изображения поля, проанализируем структуру некоторых типов волн.

1. Структура волны E01 в поперечном и продольном сечениях изображена на рис. 114. Она является электрической волной основного типа с наибольшей критической длинной волны. Первый нулевой индекс при этом указывает на то, что эта волна азимутально-симметричная.

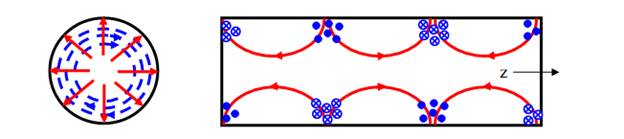

Рис. 114. Структура ЭМП волны E01



2. Увеличение азимутального n и радиального r индексов приводит к следующему развитию структуры поля (рис 115).

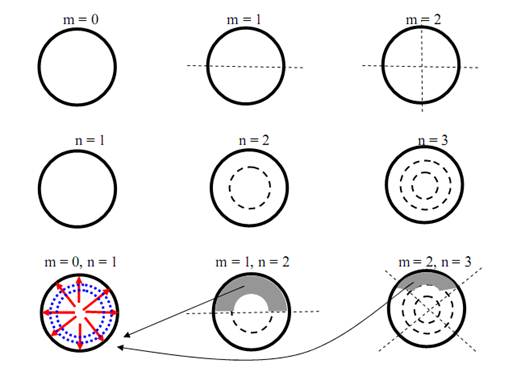

Рис. 115. Алгоритм построения структуры ЭМП в поперечном

сечении круглого волновода для произвольной волны электрического типа

3.Структура волны Н01 изображена на рис. 116. Нулевой азимутальный индекс указывает на то, что волна – азимутально-симметричная.

Рис. 116. Структура ЭМП волны Н01



4. Несимметричная волна Н11 изображена на рис. 117. Это волна является доминантной – её критическая длина волны максимальна среди других, как Нmn, так и Еmn волн.





Рис. 117. Структура ЭМП волны Н11



4. Алгоритм построения ЭМП магнитного типа в волноводе круглого сечения аналогичен алгоритму для электрических волн. При этом за базовую структуру ЭМП принимается поле волны Н11.
