Методы и средства измерения давления

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ

Давление – физическая величина, равная нормальной поверхностной силе, приходящейся на единицу площади. В зависимости от начальной точки отсчета одно и то же давление можно определить как абсолютное, избыточное, атмосферное, дифференциальное давление и вакуум.

Все тела, находящиеся на земной поверхности, испытывают со всех сторон одинаковое давление - оно называется атмосферным. Измеряется, как правило, барометром и определяется как барометрическое давление.

Абсолютное давление – полное давление с учетом давления атмосферы, отсчитываемое от абсолютного нуля.

Рабс = Ризб + Ратм.

Избыточное (манометрическое) давление – давление сверх атмосферного, равное разности между абсолютным и атмосферным давлением. Избыточное давление отсчитывается от условного нуля, за который принимается атмосферное давление.

Вакуум (разрежение) – давление ниже атмосферного. Обычно определяется как избыточное давление прибором, измеряющим разность между неизвестным давлением и атмосферным.

Дифференциальное давление – разность двух измеряемых давлений, ни одно из которых не является давлением окружающей среды.

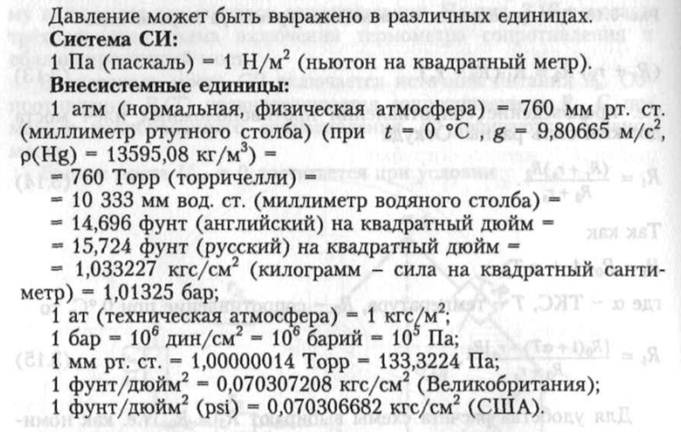

В СИ за единицу давления принят паскаль (Па). Паскаль – давление силы в один ньютон на площадь в один квадратный метр (Па = 1 Н/м²).

Давление в контролируемых точках технологической схемы является весьма важным параметром, знание величины которого необходимо для управления технологическим процессом. Вследствие разнообразия требований созданы различные методы измерения давления и измерительная техника.

Различают приборы давления в зависимости от измеряемой величины:

1) барометры – для измерения барометрического (абсолютного) атмосферного давления;

2) манометры – для измерения избыточного давления – положительной разности между абсолютным и барометрическим давлением;

3) вакуумметры – для измерения вакуумметрического давления;

4) моновакуумметры – для измерения избыточного и вакуумметрического давления;

5) напоромеры, тягомеры, тягонапоромеры – для измерения небольших избыточных или вакуумметрических давлений до 40 кПа в газовых средах;

6) дифференциальные манометры – для измерения разности двух давлений (перепада), ни одно из которых не является давлением окружающей среды.

По принципу действия приборы для измерения давления классифицируют следующим образом:

1) жидкостные, в которых измеряемое давление (разрежение) уравновешивается давлением столба жидкости соответствующей высоты;

2) пружинные, в которых измеряемое давление уравновешивается силой, возникающей за счет деформации различного рода упругих элементов. Пружинные приборы могут быть подразделены на приборы, в которых чувствительным элементом является одновитковая пружина, многовитковая пружина, мембрана и сильфон (гармониковая мембрана);

3) грузопоршневые приборы, в которых сила, создаваемая измеряемым давлением уравновешивается силой, действующей на поршень определенного сечения. Эти приборы применяются в основном для лабораторных условий;

4) электрические манометры, действие которых основано на зависимости электрических параметров манометрического преобразователя от измеряемого давления.
