Счетчики количества

Счетчики количества жидкости по принципу действия подразделяют на скоростные, объемные и весовые. Скоростные счетчики бывают со спиральной горизонтальной (для измерения больших расходов) и с вертикальной (для измерения малых расходов) вертушкой.

Скоростные счетчики со спиральной горизонтальной вертушкой устанавливают в закрытых трубопроводах таким образом, чтобы через них проходил весь поток измеряемой жидкости. Протекающий через счетчик поток измеряемой жидкости воздействует на вертушку: чем больше средняя скорость протекающей жидкости, а, следовательно, и ее количество, тем быстрее вращается вертушка. Вертушка механически связана со счетным механизмом, шкала которого отградуирована в единицах количества (как правило, в м³).

Счетный механизм прибора может быть помещен непосредственно в измеряемой жидкости или защищен от нее сальником. В приборах, счетный механизм которых находится в измеряемой жидкости, показания отсчитывают через защитное стекло, отделяющее камеру расходомера от наружной среды. Такие приборы по своей конструкции более просты, однако их детали быстро изнашиваются от воздействия жидкости.

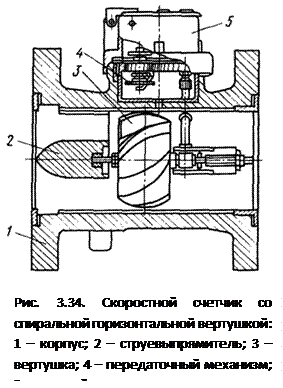

Рассмотрим конструкцию и принцип действия скоростного счетчика, изображенного на рис. 3.34. Поток поступающей жидкости выравнивается струевыпрямителем 2 и направляется на лопатки вертушки 3, которая выполнена в виде многозаходного винта. Вращение вертушки через червячную пару и передаточный механизм 4 передается счетном механизму 5.

Объемные счетчики делятся на приборы с овальными шестернями, поршневые и дисковые.

Рассмотрим принцип действия счетчика с овальными шестернями (рис. 3.35). Его действие основано на вытеснении из измерительной камеры 1 прибора, определенных объемов жидкости вращающимися овальными шестернями 2. Обе шестерни находятся в непрерывном зацеплении и обкатывают друг друга. При этом на них действует разность давлений: между большим – со стороны входа жидкости и меньшим – со стороны выхода. В результате перепада давлений в трубопроводе (до и после счетчика) образуется сила, заставляющая шестерни вращаться. При этом каждая из шестерен при полном обороте проталкивает половину объема жидкости, поступающей в камеру, а обе шестерни за один оборот пропускают количество жидкости, равное полному объему камеры прибора.

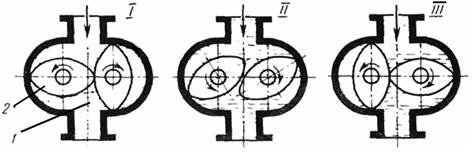

Рис. 3.35. Схемы работы объемного счетчика
с овальными шестернями: 1 – камера; 2 – шестерни

Частота вращения овальных шестерен неравномерна и зависит в каждый момент времени от их взаимного расположения. Но это не влияет на процесс измерения, так как счетчик подсчитывает только число оборотов шестерен.

Вращение шестерен передается посредством магнитной муфты и передаточного механизма стрелочному указателю и счетному механизму.

Счетчики количества газа делятся на барабанные (для лабораторных измерений), клапанные (в основном используют в быту) и ротационные (для измерения больших количеств газа).

Механизм вращения лопастей ротационного газового счетчика аналогичен механизму вращения овальных шестерен для счетчиков количества жидкости. Валы каждой из лопастей вне корпуса имеют на конце шестерни, находящиеся в зацеплении, благодаря чему движение одной лопасти передается другой.

Благодаря тщательной обработке внутренней поверхности корпуса и трущихся поверхностей лопастей, а также точной их подгонке утечки газа в таких счетчиках минимальны. По сравнению с остальными газовыми счетчиками ротационные имеют меньшие габариты при одних и тех же пределах измерения.
