Микропроцессор - центральная часть любой микропроцессорной системы (МПС) - включает в себя АЛУ и ЦУУ, реализующее командный цикл. МП может функционировать только в составе МПС, включающей в себя, кроме МП, память, устройства ввода/вывода, вспомогательные схемы (тактовый генератор, контроллеры прерываний и ПДП, шинные формирователи, регистры-защелки и др.). В любой МПС можно выделить следующие основные части (подсистемы): • процессорный модуль; • память; • внешние устройства (внешние ЗУ + устройства ввода/вывода); • подсистему прерываний; • подсистему прямого доступа в память. Связь между процессором и другими устройствами МПС может осуществляться по принципам радиальных связей, общей шины или комбинированным способом. В однопроцессорных МПС, особенно 8- и 16-разрядных, наибольшее распространение получил принцип связи "Общая шина", при котором все устройства подключаются к интерфейсу одинаковым образом (Рис.1.1). Все сигналы интерфейса делятся на три основные группы - данных, адреса и управления. Многочисленные разновидности интерфейсов "Общая шина" обеспечивают передачу по раздельным или мультиплексированным линиям (шинам). Например, интерфейс Microbus, с которым работают большинство 8-разрядных МПС на базе i8080, передает адрес и данные по раздельным шинам, но некоторые управляющие сигналы передаются по шине данных. Интерфейс Q-bus, используемый в микро-ЭВМ фирмы DEC (отечественный аналог - микропроцессоры серии К1801) имеет мультиплексированную шину адреса/данных, по которой эта информация передается с разделением во времени. Естественно, что при наличии мультиплексированной шины в состав линий управления необходимо включать специальный сигнал, идентифицирующий тип информации на шине. Обмен информацией по интерфейсу производится между двумя устройствами, одно из которых является активным, а другое - пассивным. Активное устройство формирует адреса пассивных устройств и управляющие сигналы. Активным устройством выступает, как правило, процессор, а пассивным - всегда память и некоторые ВУ. Однако, иногда быстродействующие ВУ могут выступать в качестве задатчика (активного устройства) на интерфейсе, управляя обменом с памятью (т.н. режим прямого доступа в память - см. раздел 8). Концепция "Общей шины" предполагает, что обращения ко всем устройствам МПС производится в едином адресном пространстве, однако, в целях расширения числа адресуемых объектов, в некоторых системах искусственно разделяют адресные пространства памяти и ВУ, а иногда даже и памяти программ и памяти данных. Как известно, процессор является основным вычислительным блоком компьютера, в наибольшей степени определяющим его мощь. Процессор является устройством, исполняющим программу - последовательность команд (инструкций), задуманную программистом и оформленную в виде модуля программного кода. Чтобы понять, что делает процессор, рассмотрим его в окружении системных компонентов IBM PC-совместимого компьютера. Этой компьютерной архитектурой, естественно, не ограничивается сфера применения процессоров. Всем известный IBM PC-совместимый компьютер представляет собой реализацию так называемой фон-неймановской архитектуры вычислительных машин. Эта архитектура была представлена Джоном фон-Нейманом еще в 1945 году и имеет следующие основные признаки. Машина состоит из блока управления, арифметико-логического устройства (АЛУ), памяти и устройств ввода/вывода. В ней реализуется концепция хранимой программы: программы и данные хранятся в одной и той же памяти.

Рис. 1.1 Архитектура фон-Неймана

Если разделить память на: память программ и память данных мы получим Гарвардскую архитектуру.

Рис. 1.2 Гарвардская архитектура

Выполняемые действия определяются блоком управления и АЛУ, которые вместе являются основой центрального процессора. Центральный процессор выбирает и исполняет команды из памяти последовательно, адрес очередной команды задается "счетчиком адреса" в блоке управления. Этот принцип исполнения называется последовательной передачей управления. Данные, с которыми работает программа, могут включать переменные - именованные области памяти, в которых сохраняются значения с целью дальнейшего использования в программе. Фон-неймановская архитектура - не единственный вариант построения ЭВМ, есть и другие, которые не соответствуют указанным принципам (например, потоковые машины). Однако подавляющее большинство современных компьютеров основано именно на этих принципах, включая и сложные многопроцессорные комплексы, которые можно рассматривать как объединение фон-неймановских машин. Конечно же, за более чем полувековую историю ЭВМ классическая архитектура прошла длинный путь развития. Прерывание – первое отличие современных архитектур от машин фон-Неймана. Работа прерывания заключается в том, что при поступлении сигнала прерывания процессор обязан прекратить выполнение текущей программы и немедленно начать обработку процедуры прерывания.

Рис. 1.3 Архитектура фон-Неймана с прерыванием

ПДП (Прямой Доступ к Памяти) – второе отличие современных архитектур от машин фон-Неймана. ПДП позволяет сократить расходы на пересылку единицы информации.

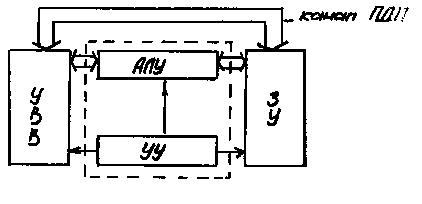

Рис. 1.4 Архитектура фон-Неймана с каналом ПДП
