Блок микропрограммного управления микропроцессора
|
|
|
|
Блок микропрограммного управления предназначен для формирования последовательности микрокоманд блока обработки сигналов. В простейшем случае его можно построить на счетчике с возможностью предзаписи и ПЗУ. Схема такого блока приведена на рисунке 3.
Рисунок 3. Блок микропрограммного управления микропроцессора.
В этой схеме адрес очередной микрокоманды формирует двоичный счётчик. Если требуется осуществить безусловный или условный переход, то новый адрес записывается из ПЗУ в этот счётчик как в обычный параллельный регистр по сигналу параллельной записи V. Переход к следующему адресу микрокоманды производится по сигналу общей синхронизации CLK.

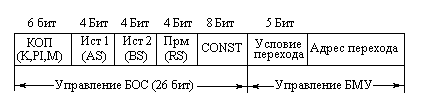

Рисунок 4. Формат микрокоманды процессора.
Литература
- http://ru.wikipedia.org/wiki/RISC
- С.А. Майоров В.В. Кириллов А.А. Приблуда "Введение в микро ЭВМ" Мир 1988
|
|
|
|
