Директивы языка программирования ASM-51

Язык программирования ассемблер всегда включает в себя машинные коды микроконтроллера, но этим не ограничивается набор команд этого языка. Дело в том, что нужно уметь управлять самим процессом трансляции программы. Полный список директив приведён в описании языка, а здесь будут подробно рассмотрены некоторые из них.

Первое, что неудобно при использовании только машинных команд - это необходимость помнить, какие данные в какой ячейке памяти находятся. При чтении программы трудно отличить константы от переменных, ведь они отличаются в командах только видом адресации. Преодолеть эту трудность можно при помощи идентификаторов. Можно назначить какой либо ячейке памяти идентификатор, и тем самым работать с этим идентификатором как с переменной.

Директива equ позволяет назначать имена переменных и констант. Теперь можно назначить переменной адрес в одном месте и пользоваться идентификатором переменной во всей программе. Правда за использование идентификатора именно в качестве переменной отвечает программист, тем не менее, если в процессе написания программы потребуется изменить адрес переменной, это можно сделать в одном месте программы, а не просматривать всю программу, разбираясь является ли в данной конкретной команде число 10 константой, адресом ячейки ли количеством повторов в цикле. Все необходимые изменения сделает сам транслятор. Пример назначения переменных приведён на примере, показанном на рисунке 1.

Рисунок 1. Назначение переменных при помощи директивы equ.

Как видно на приведённом примере, использование идентификаторов значительно повышает понятность программы, так как в названии переменной отображается функция, за которую отвечает данная переменная.

При помощи директивы equ можно назначать не только переменные, но и константы. Как уже говорилось ранее, будет ли использован идентификатор как переменная или как константа зависит от команд и видов адресации, которые использует программист.

Один раз назначенный идентификатор уже не может быть изменён в дальнейшем и при повторной попытке назначения точно такого же имени идентификатора будет выдано сообщение об ошибке.

Директива set. Если требуется в различных местах программы назначать одному и тому же идентификатору различные числа, то нужно пользоваться директивой set. Использование этой директивы полностью идентично использованию директивы equ, поэтому иллюстрироваться примером не будет.

Константы, назначаемые директивой equ, могут быть использованы только в одной команде. Достаточно часто требуется работа с таблицей констант, такой как таблица перекодировки, таблицы элементарных функций или синдромы помехоустойчивых кодов. Такие константы используются не на этапе трансляции, а хранятся в памяти программ микроконтроллера. Для занесения констант в память программ микроконтроллера используются директивы db и dw.

Директива db используется для занесения в память программ однобайтных констант. Пример использования директивы db приведён на рисунке 2.

Рисунок 2. Назначение констант при помощи директивы db.

В этом примере использована подпрограмма-функция, перекодирующая двоично-десятичное число в семисегментный код. В эту функцию двоично-десятичный код передаётся через аккумулятор и через этот же регистр возвращается семисегментный код в вызывающую программу.

В директиве db можно задавать сразу несколько констант, разделённых запятыми. Можно одновременно использовать все системы счисления, но обычно имеет смысл снабдить каждую константу комментарием, как это сделано в предыдущем примере. Так программа становится более понятной и легче искать допущенную ошибку.

Эта же директива позволяет легко записывать надписи, которые в дальнейшем потребуется высвечивать на встроенном дисплее или экране дисплея универсального компьютера, подключённого к разрабатываемому устройству через какой либо интерфейс. Пример использования директивы db для занесения надписей в память программ микроконтроллера приведён на рисунке 3.

Рисунок 3. Применение директивы db для занесения надписей в память программ микроконтроллера.

Директива dw позволяет заносить в память программ двухбайтные числа. В этой директиве, как и в директиве db числа можно заносить через запятую. Пример листинга фрагмента программы приведён на рисунке 4.

Рисунок 4. Применение директивы dw.

На рисунке 4 приведён фрагмент листинга программы для того, чтобы можно было проследить какие байты заносятся в память программ микроконтроллера. В самой правой колонке листинга приведены адреса в которые будут занесены числа, являющиеся операндами директивы dw. В следующей колонке приведены двухбайтовые числа, которые будут заноситься в память программ микроконтроллера. Обратите внимание, что несмотря на то, что первые два операнда состоят только из одной цифры, в память микроконтроллера заносятся четыре шестнадцатеричных цифры (двухбайтовое число).

При трансляции исходного текста программ предполагается, что первая команда расположена по нулевому адресу. Адрес последующих команд зависит от длины и количества предыдущих команд. Пример листинга начального участка программы приведён на рисунке 5.

Рисунок 5. Пример листинга программы.

Иногда требуется расположить команду по определённому адресу. Наиболее часто это требуется при использовании прерываний, когда первая команда программы-обработчика прерываний должна быть расположена точно на векторе прерывания. Это можно сделать используя команду nop для заполнения промежутков между векторами прерывания, но лучше воспользоваться директивой ORG.

Директива org предназначена для записи в счетчик адреса сегмента значения своего операнда. То есть при помощи этой директивы можно разместить команду (или данные) в памяти микроконтроллера по любому адресу. Пример использования директивы ORG для размещения подпрограмм обработки прерываний на векторах прерываний показан на рисунке 6.

Рисунок 6. Пример использования директивы ORG.

Необходимо отметить, что при использовании этой директивы возможна ситуация, когда программист приказывает транслятору разместить новый код программы по уже написанному месту, поэтому использование этой директивы допустимо только в крайних случаях. Обычно это использование векторов прерываний.

Директива using При использовании прерываний критичным является время, занимаемое программой, обработчиком прерываний. Это время можно значительно сократить, выделив для обработки прерываний отдельный банк регистров. Выделить отдельный банк регистров можно при помощи директивы USING. Номер банка используемых регистров указывается в директиве в качестве операнда. Пример использования директивы USING для подпрограммы обслуживания прерываний от таймера 0 приведён на рисунке 7.

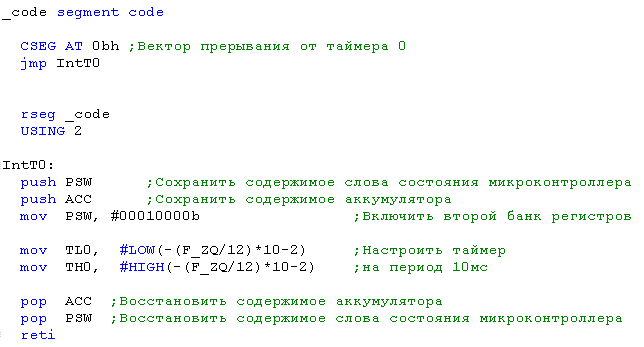

Рисунок 7. Пример использования директивы USING.

Директива CALL. В системе команд микроконтроллера MCS-51 используется три команды безусловного перехода. Выбор конкретной команды зависит от расположения ее в памяти программ, однако программист обычно этого не знает. В результате во избежание ошибок приходится использовать самую длинную команду LJMP. Это приводит к более длинным программам и к дополнительной нагрузке на редактор связей. Транслятор сам может подобрать наилучший вариант команды безусловного перехода. Для этого вместо команды микроконтроллера следует использовать директиву call.

Остальные директивы предназначены для управления сегментами, и поэтому буд
