Меню программы AutoCAD

Меню AutoCAD "Файл" ("File").

Здесь находятся команды AutoCAD для работы с файлами (создание, открытие, сохранение, публикация в Интернете, импорт файлов, экспорт в другие форматы) и диспетчеры параметров листов, плоттеров, стилей печати.

В подменю "Файл" наиболее часто используются следующие пункты:

"Создать" - выбрав данный пункт можно создать новый чертёжный документ, не закрывая предыдущего. AutoCAD может работать с несколькими документами;

"Открыть" - c помощью данного пункта открываются сохранённые ранее чертёжные документы автокада в формате *.dwg;

"Закрыть" - закрывает текущий чертёж;

"Сохранить" - сохраняет изменения в текущем чертеже AutoCAD;

"Сохранить как..." - сохраняет чертёж с возможностью задания нового имени;

"Диспетчер параметров листов" - используется для компоновки чертежа в пространстве листа и настройки параметров вывода на печать;

"Диспетчер плоттеров" - позволяет выбирать устанавливать и настраивать плоттеры для печати чертежей из AutoCAD;

"Предварительный просмотр" - даёт представление пользователю о том, как будет выглядеть чертёж на бумаге после распечатки;

"Печать" - через этот пункт осуществляется распечатка чертежей, а также производится настройка параметров печати.

Строка меню AutoCAD, подменю "Файл" ("File").

Меню AutoCAD "Правка" ("Edit").

Тут располагаются инструменты для редактирования частей графического поля рабочего стола AutoCAD, работы с буфером обмена.

В подменю "Правка" наиболее часто используются следующие пункты:

"Отменить" - отменяет последнее действие;

"Повторить" - возвращает назад отменённое дествие;

"Копировать" - осуществляет копирование выбранных объектов в буфер обмена для последующей вставки в другой чертёжный документAutoCAD;

"Копировать с базовой точкой" - позволяет копировать выбранные объекты для вставки в другой чертеж с точным указанием точки копирования и вставки;

"Вставить" - позволяет вставлять объекты из буфера обмена в чертёж;

"Стереть" - удаляет объекты из чертежа;

"Выбрать всё" - осуществляет выделение всех объектов на чертеже.

Строка меню AutoCAD, подменю "Правка" ("Edit").

Меню AutoCAD "Вид" ("View").

Здесь находятся инструменты управления экраном, зуммирование (т.е. приближение и отдаление объектов), панорамирование (т.е. сдвиг чертежа в любую сторону для просмотра), установка трехмерных 3dвидов, создание видовых экранов и именованных видов,

В подменю "Вид" наиболее часто используются следующие пункты:

"Регенерировать всё" ("Regen all") - восстанавливает правильное отображение объектов на чертеже. (Эту команду AutoCAD приходится часто применять, поскольку при чрезмерном зуммировании некоторые объекты отображаются неправильно: например, окружности отображаются как многоугольники. Это происходит для экономии ресурсов памяти компьютера.)

"Зуммирование" - при выборе этого пункта раскрывается список инструментов зуммирования AutoCAD, с помощью которых можно осуществлять приближение и отдаление объектов. Но на практике, в большинстве случаев, гораздо удобнее производить зуммирование,покручивая колёсико мыши вперёд - для приближения, или назад - для отдаления.

"Панорамирование" - если выбрать данный пункт, то раскроется список инструментов панорамирования, с помощью которых можно осуществлять перемещения по чертежу. (Но на практике панорамирование удобно производить с помощью перемещения мыши, нажав и удерживая колёсико, которое при этом ни в коем случае нельзя поворачивать, иначе будет осуществляться зуммирование.)

"Орбита" - при выборе этого пункта открывается список из трёх инструментов AutoCAD, используемых для просмотра трёхмерных объектов с любых сторон, под любыми углами.

"Видовые экраны" - инструменты для "прорубания" окон из пространства листа в пространство модели, для выбора и масштабирования объектов из модели, которые пользователь хочет видеть на листе при распечатке.

"3d виды" - инструменты для отображения трёхмерных объектов в определённых видовых проекциях.

"Визуальные стили" - здесь можно выбрать стиль отображения объектов в AutoCAD. Эта функция часто применяется при трёхмерном моделировании.

Строка меню AutoCAD, подменю "Вид" (View).

Меню AutoCAD "Вставка" ("Insert").

Тут находятся команды вставки блоков, внешних объектов, объектов других приложений.

В подменю "Вставка" наиболее часто используются следующие пункты:

"Блок" - используется для вставки элементов чертежа, преобразованных и сохранённых в виде специального объекта - блока.

"Вхождение растрового изображения" - с помощью этого пункта осуществляется вставка растровой картинки на чертёж.

"Лист" - через этот пункт можно добавлять новые листы в чертёжный документ AutoCAD.

Строка меню AutoCAD, подменю "Вставка" (Insert).

Меню AutoCAD "Формат" ("Format").

Здесь расположены команды работы со слоями; цветом, типами линий;текстовыми и размерными стилями; мультилиниями, таблицами, границами чертежа AutoCAD и единицами измерения.

В подменю "Правка" наиболее часто используются следующие пункты:

"Слой..." ("Layer...") - этот пункт открывает окно диспетчера свойств слоёв через который можно создавать и удалять слои, выключать, замораживать и блокировать их, настраивать цвет, толщину и тип линий для каждого слоя, запрещать вывод на печать объекты какого-либо слоя.

"Текстовый стиль..." (Text Style...) - открывает окно настройки текстовых стилей программы AutoCAD. В этом окне можно выбирать тип шрифта, задавать высоту символов в миллиметрах, степень их растяжения и угол наклона. Лучше всего использовать шрифт"simplex.shx" со степенью растяжения 0.7 и наклоном букв (цифр) 15 градусов. Шрифт с такими настройками очень похож на гостовский.

"Размерные стили..." ("Dimension Style...") - открывает окно настройки размерных стилей. В данном окне находится несколько вкладок с множеством различных настроек для расстановки размеров начертеже.

"Стили таблиц..." ("Table Style...") - при выборе данного пункта открывается окно настройки таблиц, которые часто приходится добавлять на чертёж, например, для составления в AutoCAD экспликаций помещений на строительных чертежах.

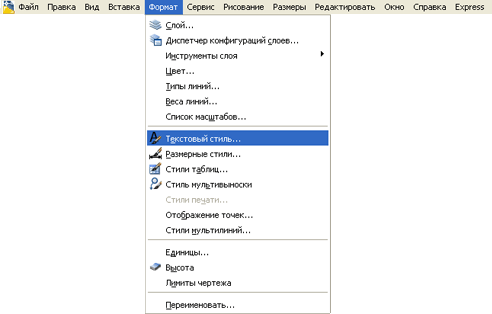

Строка меню AutoCAD, подменю "Формат" ("Format").

Меню AutoCAD "Сервис" ("Tools").

В этом подменю находятся средства управления рабочими пространствами, палитрами; установки порядка прорисовки объектов и получения сведений о них; работы с блоками и их атрибутами; работы с языком AutoLISP; работы с пользовательской системой координат;настройки стандартов оформления; управления разного рода Мастерами;установки параметров черчения и объектных привязок с помощью диалоговых окон.

В подменю "Сервис" наиболее часто используются следующие пункты:

"Рабочие простанства" ("Workspaces") - через данный пункт можно выбирать сохранённые ранее настройки интерфейса программы AutoCAD. По умолчанию установлено рабочее пространство "КлассическийAutoCAD". Можно настроить собственное рабочее пространство: включить, например, дополнительные панели инструментов и сохранить рабочее пространство под другим именем, выбрав из списка, который раскроется при выборе пункта "Рабочие пространства", соответствующий подпункт.

"Палитры" (Palettes) - тут можно вывести на рабочий стол нужные для работы палитры инструментов.

"Командная строка" ("Command Line") - включает и выключает командную строку. Если вы по нерасторопности закроете командную строку, то всегда сможете вернуть её на место через этот пункт.

"Орфография" - открывает диалоговое окно проверки орфографии. Следует применять данную функцию AutoCAD, если на чертеже много текста (спецификация, экспликация и т.п.).

"Сведения" ("Inquiry") - я использую этот пункт для получения информации о геометрических параметрах объектов, таких как расстояние и площадь. Данная информация показывается пользователю в окне командной строки при выборе соответствующих подпунктов и указании нужных точек на чертеже.

"Макросы" ("Macro") - этот пункт для опытных пользователей. Через него можно создавать макросы - последовательности команд для автоматизации рутинных процессов работы в AutoCAD.

"Новая ПСК" ("New UCS") - здесь находятся команды для работы с пользовательской системой координат. Можно смещать начало координат и изменять положение координатных осей (x, y, z) в пространстве.

"Режимы рисования" - ("Drafting Settings...") - открывает окно режимов черчения, то самое окно, которое появляется при нажатии правой кнопкой мыши по любой кнопке на строке состояния и выборе из появившегося списка пункта "Настройка...".

"Адаптация" - я использую данный пункт для адаптации, настройки интерфейса программы AutoCAD и его элементов.

"Настройка..." - открывает диалоговое окно со множеством вкладок для настройки параметров работы AutoCAD.

Строка меню AutoCAD, подменю "Сервис" ("Tools").

Меню AutoCAD "Рисование" ("Draw").

Тут расположены команды для создания двумерных и трёхмерных объектов.

Основные команды двумерного моделирования:

"Отрезок" ("Line") - создаёт прямой отрезок заданой длины. От пользователя требуется любым способом задать координаты начальной и конечной точки отрезка.

"Луч" ("Ray") - создает прямую линию, имеющую начальную точку, но не имеющую конца (конец уходит в бесконечность). Конец можно обрезать (для этого в AutoCAD существует специальная команда), например, в точке пересечения с другим объектом. После обрезания луч станет отрезком, а бесконечный "обрубок" удалится.

"Прямая" ("Construction Line") - создаёт бесконечную прямую линию.

"Полилиния" - ("Polyline") - создаёт единый объект который может состоять из любого числа последовательно соединённых отрезков и дуг (фрагментов окружности).

"Многоугольник" ("Polygon") - создает правильные многоугольники вAutoCAD с заданным числом сторон. Правильными называют такие многоугольники, у которых все стороны и углы равны.

"Прямоугольник" ("Rectangle") - создаёт прямоугольник по координатам точек двух противоположных углов. Прямоугольник вAutoCAD строится таким образом, что его стороны параллельны осям x иy. Но после построения, если очень надо, прямоугольник можно повернуть, воспользовавшись соответствующей командой редактирования.

"Окружность" ("Circle") - создаёт окружность, которая строится, с указанием центра и радиуса, или центра и диаметра или трёх точек на окружности.

"Дуга" ("Arc") - создает дугу (фрагмент окружности).

"Сплайн" - создаёт плавную кривую линию.

"Эллипс" ("Ellipse") - создаёт эллипс правильной формы.

"Блок" ("Block") - осуществляет преобразование выбранных объектов на чертеже в специальный объект AutoCAD - блок.

"Точка" ("Point") - создаёт точку на чертеже.

"Штриховка" ("Hatch") - открывает диалоговое окно создания штриховки. В этом окне можно выбирать тип и настраивать параметры штриховки.

"Градиент" ("Gradient") - открывает диалоговое окно, которое позволяет настраивать и создавать объект, который представлеят что-то типа цветной заливки, в которой цвета плавно переходят друг в друга. Я использовал градиент для наложения теней на стёкла окон на фасаде здания в архитектурном чертеже.

"Область" ("Region") - преобразует замкнутые линии в единый плоский объект AutoCAD, который выглядит как линия, но на самом деле он больше чем линия, он ещё включает в себя всё множество точек, находящихся внутри замкнутого контура.

"Текст" ("Text") - позволяет создавать на чертеже текст (многострочный и однострочный).

Строка меню AutoCAD, подменю "Рисование" ("Tools").

Меню AutoCAD "Размеры" ("Dimension").

Здесь располагаются команды простановки размеров и управления параметрами размерных стилей.

В подменю "Размеры" наиболее часто используются следующие пункты.

"Линейный" ("Linear") - позволяет осуществлять в AutoCADпостроение горизонтальных и вертикальных линейных размеров.

"Параллельный" ("Aligned") - создаёт построение размера параллельно какому-либо отрезку.

"Радиус" ("Radius") - ставит размер радиуса окружности.

"Диаметр" ("Diameter") - ставит размер диаметра окружности.

"Угловой" ("Angular") - ставит угловой размер.

"Базовый" ("Baseline") - позволяет производить в AutoCADрасстановку размеров от общего базового размера.

"Цепь" ("Continue") - осуществляет нанесение цепи следующих друг за другом размеров.

"Размерные стили..." ("Dimension style...") - открывает диалоговое окно диспетчера размерных стилей для настройки параметров простановки размеров.

Строка меню AutoCAD, подменю "Размеры" ("Dimension").

Меню AutoCAD "Редактировать" ("Modify").

В этом подменю находятся команды, с помощью которых можно осуществлять редактирование объектов на чертеже.

В подменю "Редактировать" наиболее часто используются следующие пункты.

"Свойства" ("Properties") - открывает панель свойств для редактирования параметров выделенного объекта.

"Стереть" ("Erase") - удаляет объект из чертёжа AutoCAD.

"Копировать" ("Copy") - запускает команду копирования. Пользователю нужно указать базовую точку (откуда берём), и точку вставки (куда ставим копию).

"Зеркало" ("Mirror") - осуществляет запуск команды зеркального копирования. Пользователю надо выделить объект, указать две точки оси отражения, нажать "enter", и объект "отзеркалится".

"Подобие" ("Offset") - запуск команды построения концентрических кругов, параллельных отрезков и кривых. Пользователь задаёт расстояние копирования и сторону, на которой будет размещена такая копия по отношению к оригиналу.

"Массив" ("Array") - позволяет создавать множество копий объектов. Копии можно располагать вдоль прямой, в несколько рядов, по окружности.

"Перенести" ("Move") - вызывает команду перемещения объекта с одного места чертежа на другое. Пользователь выделяет объект, указывает базовую точку (откуда берём) и вторую точку (куда ставим).

"Повернуть" ("Rotate") - вызывает команду поворота объектов. Пользователь выделяет объект, указывает точку центра поворота и задаёт угол в градусах, на который объект следует повернуть.

"Масштаб" ("Scale") - запуск команды AutoCAD, которая увеличивает или уменьшает объект в заданное количество раз.

"Обрезать" ("Trim") - осуществляет запуск команды обрезания объекта до заданных границ.

"Удлинить" ("Extend") - вызов команды удлинения объекта до заданных границ.

"Разорвать" ("Break") - отрывает от объекта и удаляет кусок линии между двумя указанными точками, лежащими на исходном объекте.

"Cоединить" ("Join") - преобразует два разобщённых линейных объекта, сходящихся в общей вершине, в единый объект - полилинию.

"Фаска" ("Chamfer") - снимает фаску с угла, когда есть два отрезка с общей вершиной.

"Сопряжение" ("Fillet") - снимает сопряжение с угла, когда есть два отрезка с общей вершиной.

"Расчленить" ("Expload") - разбивает единые сложные объекты на составные части, которые становятся полностью независимыми. На самом деле слово "Expload" означает "Взорвать", а не "Расчленить", здесь имеет место ошибка перевода.

Строка меню AutoCAD, подменю "Редактировать" ("Modify").

Меню AutoCAD "Окно" ("Window").

Я использую только два подпункта из этого подменю:

"Закрыть" ("Close") - закрывает окно текущего чертежа AutoCAD;

"Закрыть всё" ("Close All") - закрывает окна всех открытых вAutoCAD чертежей.

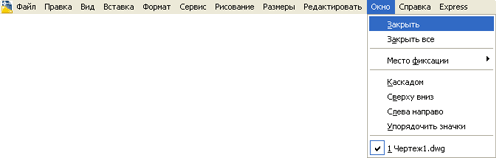

Строка меню AutoCAD, подменю "Окно" ("Window").

Меню AutoCAD "Справка" ("Help").

Подменю справка позволяет пользователю воспользоваться сервисом справки, для успешного решения возникших проблем при использовании программы AutoCAD.

Строка меню AutoCAD, подменю "Справка" ("Window").
